Flytande-kylda AI-rack introducerar en kabelfråga som luftkylda konstruktioner aldrig behövde ställa: hur beter sig de optiska patch-kablarna när de sitter inuti eller precis bredvid en kylvätska i flera år i taget? Standard PVC- eller LSZH-mantel är designad för luft-, lednings- och kabel-miljöer, inte för kontinuerlig kontakt med dielektriska kylmedel eller varma-vattenslingor. När GPU-racken blir tätavätskekyld-anslutningsinfrastruktur, jackets kemi, kontaktmaterial och routing blir alla en del av tillförlitlighetssamtalet.

Den här guiden förklarar vad som faktiskt förändras när fiber går in i en vätskekyld- miljö, vilka jackmaterial som håller, var NVIDIAs GB300-plattform verkligen passar och vad du ska fråga en leverantör innan du anger kabel för ett AI-kluster.

Hur vätskekylning ändrade kabelproblemet

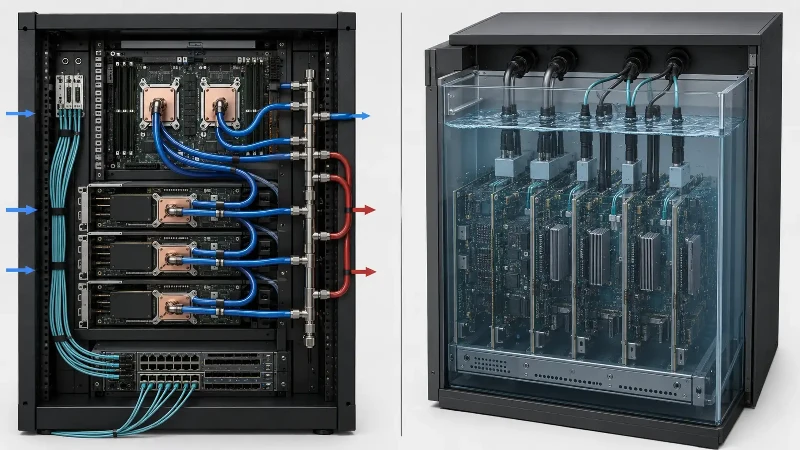

All "vätskekylning" är inte densamma, och distinktionen är det som avgör dina kabelkrav. Två arkitekturer dominerar nuvarande AI-distributioner:

• Direkt-till-chip (kall-plåt) kylningcirkulerar en vattenbaserad-kylvätska genom kalla plattor som kontaktar de hetaste komponenterna - GPU:er, CPU:er och switch-ASIC:er. Kylvätskan stannar inuti slangar och plattor, och de flesta kablar förblir i luft och är inte nedsänkta.
• Nedsänkningskylningnedsänker hela skivor, och ibland hela brickor, i en dielektrisk vätska. Här är alla kablar, kontakter eller stövel inuti tanken i kontinuerlig kontakt med kylvätskan.

Exponeringen är väldigt olika. I ett kall-plåtsystem är de största riskerna för fiber värme, tät ledning och enstaka läckor. I ett nedsänkningssystem är manteln, kopplingshuset, stöveln och klisterna alla genomdränkta i vätska, så materialkompatibilitet blir en primär designbegränsning snarare än en eftertanke.

Varför standardfiberjackor kan misslyckas nära kylvätska

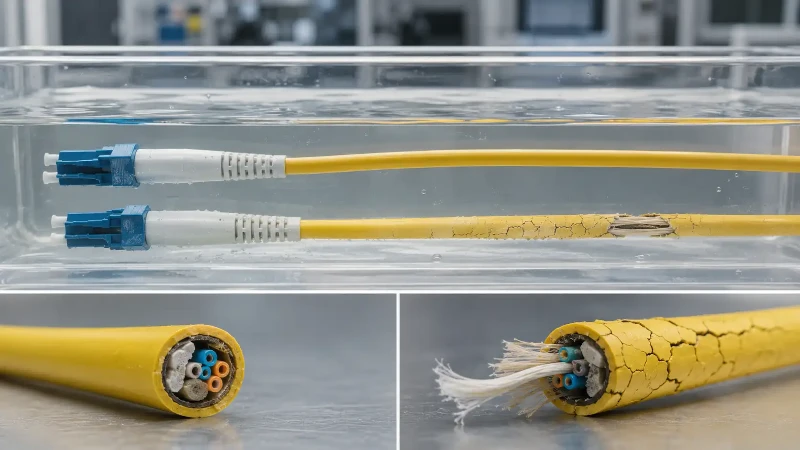

Det vanligaste felläget har lite att göra med glaset och allt med plasten runt det att göra. Flexibla PVC-jackor är beroende av mjukgörare för att hålla sig mjuka. När PVC utsätts för vissa kolvätebaserade-dielektriska vätskor kan dessa mjukgörare migrera ut ur polymeren med tiden. Som specialister inom nedsänkning-kylning har dokumenterat, jackan dåtappar flexibilitet, stelnar och kan spricka- vilket i ett kabelsammanhang innebär hantering av skador, exponerade hållfasthetselement och så småningom optisk risk.

Två punkter är värda att betona. För det första är "dielektrisk vätska" inte ett material: kolväteoljor, syntetiska estrar och fluorerade vätskor interagerar var och en med polymerer på olika sätt, såkompatibiliteten måste bekräftas mot den specifika kylvätskansnarare än antas från kategorin. För det andra är manteln bara en del av sammansättningens - kopplingshus, stövlar, dragavlastningar och lim som binder hylsor är alla polymerer eller polymer-bundna, och var och en måste utvärderas för samma vätska.

Kabelmaterial för vätskekylda-miljöer

Det finns ingen "bästa" mantel för varje kylvätska, men de material som vanligtvis diskuteras för vätskekylda-miljöer och nedsänkningsmiljöer faller i en grov hierarki av kemisk resistens. Att välja bland dem är en avvägning-mellan kostnad, flexibilitet, temperaturintervall, antändbarhetsklassning och kompatibilitet med den valda vätskan. För en bredare inledning om dessa avvägningar-, se den här översikten avPE, LSZH och PVC mantelmaterial.

• PVC- billig och flexibel, men den mest benägna att migrera och förspröda mjukgörare i kolvätekylmedel. Generellt sett ett dåligt val för långvarig vätskekontakt.
• LSZH- vald huvudsakligen för låg-rök, halogen-fritt beteende i slutna utrymmen; dess kompatibilitet med en given kylvätska måste fortfarande verifieras.
• Fluoropolymerer (FEP, ETFE, PTFE)- kemiskt inert över ett brett spektrum av vätskor och stabil vid högre temperaturer, vilket är anledningen till att fluorpolymermantel och kopplingstätningar ofta specificeras för hård-vätskekontakt.
• Polyuretan (PUR)- en termoplastisk elastomer som förblir flexibel utan de mjukgörare som PVC är beroende av, så den tenderar att motstå den förstyvning som syns i PVC.
• TITT- en hög-teknisk polymer som används där extrem kemisk och termisk beständighet krävs; på grund av kostnad och styvhet är den vanligtvis reserverad för krävande komponenter snarare än helkabelmantel.

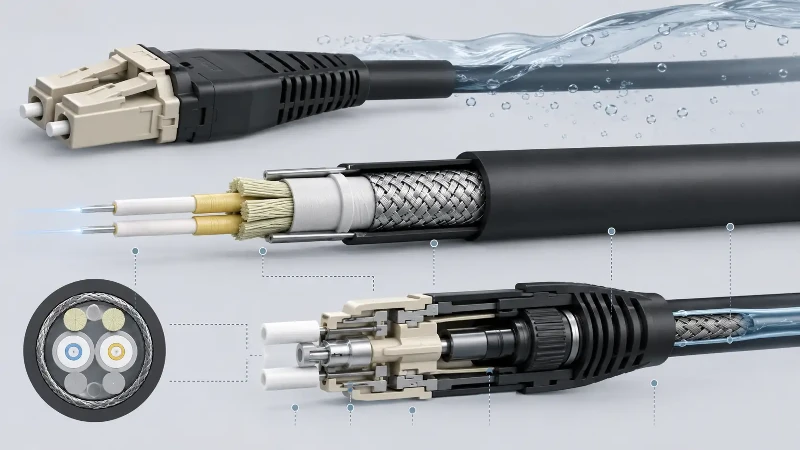

I praktiken är en sammansättning byggd för vätskekontakt vanligtvis en kombination - till exempel en fluorpolymer eller PUR-mantel parad med fluorelastomer (FKM) eller PTFE-tätningar vid anslutningen - snarare än ett enda "immun" material.

Behandla alla påståenden om total immunitet med försiktighet. Den användbara frågan är inte "är detta material immunt?" men "har denna specifika enhet testats i denna specifika vätska, vid rätt temperatur, under en relevant tid?"

Där NVIDIA GB300 passar in i flytande-kyld AI-infrastruktur

Det är värt att vara exakt om GB300, eftersom den ofta beskrivs löst. NVIDIAsGB300 NVL72är en helt flytande-kyld, rack-plattform som integrerar 72 Blackwell Ultra GPU:er och 36 Grace-processorer i ett enda rack. Dess kylning sker direkt-till-chip: kylvätska rinner genom kalla plattor och en kylvätskedistributionsenhet, med en del av värmen som fortfarande avlägsnas med luft. Det är inte som standard ett nedsänkningssystem (dielektrisk-}tank).

Implementeringstidslinjen är också mer avancerad än vad som ibland rapporteras. Microsoft Azure meddeladeförst i-skala GB300 NVL72 produktionskluster- fler än 4 600 Blackwell Ultra GPU:er - i oktober 2025, med fristående värmeväxlare och anläggningskylning istället för en nedsänkningstank. Så i ett GB300-rack dras de flesta optiska patch-kablar i luft, där de dominerande kabelproblemen är termisk exponering, densitet och böjhantering, inte nedsänkning av kylvätska. Nedsänknings-kemisk resistens blir prioritet i nedsänknings-kylda konstruktioner, som är en separat och växande klass av implementering.

Den praktiska takeawayen är enkel: anpassa kabeln till den kylarkitektur du faktiskt bygger. Direkt-till-chipställ behöver fiber som tål värme och täta dragningar; nedsänkningstankar behöver fiber vars varje våt komponent är kompatibel med den valda dielektriska vätskan.

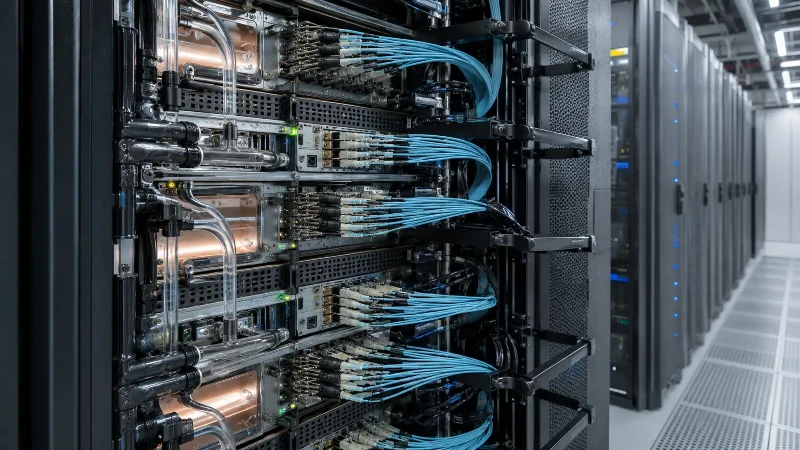

Routing och densitet inuti täta GPU-rack

Termisk och kemisk beständighet är bara halva historien. Ett rack i GB300-klass rymmer ett enormt fiberantal i en liten volym, så den mekaniska utformningen av patchkabeln spelar lika stor roll. Flätade konstruktioner - där en aramid- eller glasfiberfläta omger kabeln - ger klämmotstånd och tillåter snäva böjar utan att böjas, vilket hjälper när du klär ihop högdensitetsanslutningar bakom ett packat ställ. HengtongsMPO flätade fiberoptiska kabelenheterär ett exempel på detta tillvägagångssätt, och parallella-optiska gränssnitt som t.exMPO/MTP-stammarminska antalet fysiska kablar som behövs för att nå 400G och 800G porthastigheter.

Observera att "flätad" i vanliga fiberprodukter vanligtvis hänvisar till mekanisk pansar för täthet och skydd, vilket skiljer sig från en jacka som är vald för kemisk beständighet. En kabel kan flätas för dragning och behöver fortfarande rätt mantelkemi för vätskekontakt - de två kraven löses av olika lager av kabeln.

Hur man specificerar och verifierar fiberpatchsladdar för AI-kluster

Oavsett om du köper för en kall-platta eller en fördjupning, skiljer samma korta lista med frågor en kabel som håller från en som inte gör det. Innan du förbinder dig till enpatchkabelspecifikation, bekräfta:

• Kylvätska och exponering- vilken vätska och vilken arkitektur kabeln kommer att se, och om kontakten och kåpan är blöta eller stannar i luft.
• Data om materialkompatibilitet- dokumenterad kompatibilitet för jackan, kontakthuset, stöveln och limmet med den specifika vätskan, helst med nedsänkningstestets varaktighet och temperatur-.
• Optisk stabilitet- insättnings-förlust- och retur-förlustgränser och hur mycket de tillåts glida efter termisk eller nedsänkt åldring.
• Mekaniska gränser- minsta böjradie, dragstyrka, krosshållfasthet och ytterdiameter för den färdtäthet du behöver.
• Temperaturområde- ett kontinuerligt driftintervall som täcker varma-vattenslingatemperaturer eller förhöjda nedsänkningstemperaturer-tank.
• Testa bevis- referens till erkända metoder snarare än rubrikmarknadsföringsnummer.

Den sista punkten är viktigast. Optiskt beteende och miljöbeteende bör backas upp av erkända procedurer - insättning och returförlust, termisk cykling och åldrande - vilket är rollen för struktureradfiberoptisk kabeltestning. För en icke-standardmiljö som nedsänkning är ett ihållande nedsänkningstest i målvätskan, med före-och-efter optiska mätningar, mycket mer meningsfullt än en enskild siffra på ett datablad. När en lagerprodukt inte passar vätskan eller densiteten, aanpassad kabelmonteringbyggd kring de specifika kraven på kylvätska och anslutningar är ofta den mer tillförlitliga vägen.

Viktiga takeaways

Vätskekyld-AI-infrastruktur är verklig och skalas snabbt, och den förändrar vad du kan förvänta dig av optiska patch-kablar. Men den användbara versionen av den berättelsen är en teknisk, inte en rubrik. Matcha kabeln till kylningsarkitekturen, behandla "dielektrisk vätska" som en familj av material snarare än en enda, välj mantel- och kontaktmaterial som passar det specifika kylmediet och insistera på testbevis för alla miljöer utanför vanlig luftkyld-användning. Gör det rätt, och fiber blir en av de mer förutsägbara delarna av ett tätt AI-rack snarare än en dold felpunkt.
