Anpassade fiberoptiska kablar
En omfattande guide till modern optisk kommunikationsinfrastruktur
I dagens sammanlänkade värld vinner hastighet och drifttid. Anpassade fiberoptiska kablar från Hengtong gör komplexa byggen till förutsägbara resultat. Vi designar, tillverkar och levererar under ett tak-från optisk förform till färdig kabel och patchning. Denna vertikala integration förkortar ledtiderna och låser kvaliteten. Vårt globala tillverknings- och servicenätverk ger lokal support, snabb-upptrappning och stabil leverans för FTTH, 5G, datacenter och till och med ubåtslänkar.
Koppar bär elektroner; fiber bär ljus. Det är därför anpassade fiberoptiska kablar låser upp enorm bandbredd och immunitet mot störningar. Hengtong förstärker denna kant med konstruerade alternativ för varje rutt och miljö-ADSS och OPGW för luftnät, mikro-blåsta och band för hög-densitetskanaler, flam-hämmande inomhuskonstruktioner och MPO/MTP-stammar för snabba vändningar-. Vi följer internationella standarder med fullständig-kedjetestning, så att du får lägre förlust, högre drifttid, renare installationer-och en partner som skalar från-milen till transoceanic.
Vetenskapen bakom fiberoptisk teknik
Att förstå fysiken är inte bara akademiskt-det är därför anpassade fiberoptiska kablar från Hengtong ger förutsägbar prestanda med hög-marginal på fältet. Genom att konstruera kärn-/beklädnadsbrytningsindexprofilen för total intern reflektion och snävare böjradier, låser våra team låg dämpning runt kurvor och stabil latens under verklig-världsbelastning. Resultat: renare länkar, högre drifttid och snabbare-uppgraderingar för FTTH, 5G, datacenter och uppdrags-kritiska ryggraden-med Hengtongs applikationsingenjörer på telefon för att anpassa din förlustbudget och accelerationsplan.
Från glas till rutnät, anpassade fiberoptiska kablar i Hengtong börjar med-inbyggd preform och fiberdragning-uppvärmda till ~2 000 grader och dragna till en konsekvent diameter på 125 µm på automatiserade linjer med inline-diameter/koncentricitetskontroll. Primära beläggningar härdar omedelbart för att skydda orörda ytor; varje kilometer är bevis-testad och OTDR-verifierad med full spårbarhet. Denna vertikala integration komprimerar ledtiden, stabiliserar kvalitet över SKU:er och ger dig en ansvarig partner från design till leverans.
Skyddsstaplar är viktiga, så våra anpassade fiberoptiska kablar använder optimerade material och lagerdesigner anpassade till vägen: PBT-lösa rör för dimensionsstabilitet, PP- eller LSZH-jackor för säkerhet och efterlevnad, vatten-blockerande garn/tejper, aramidförstärkningar och flam-hämmande miljöföreningar. Hengtong validerar recept mot IEC/ITU-T/UL-mål (UV, salt-dimma, temperaturcykling, krossning, påverkan) och paketerar sedan BOM-alternativ för att nå dina certifierings-, installationshastighet- och kostnadsmål-stödda av global tillverkning, lokal service och tydliga SLA från prov till massproduktion.
Tillverkning av fiberoptiska förformar
Preform är grunden-Hengtong bygger den i-hus så anpassade fiberoptiska kablar börjar med konstruerade indexprofiler, låg dämpning och prestanda för snäva böjningar.
För att undvika förlust från mikroskopiska föroreningar kör vi ISO-kontrollerade miljöer, strikt rå-screening och interferometrisk inspektion-och levererar anpassade fiberoptiska kablar med verifierad koncentricitet och full spårbarhet.
Vertikal integration + global kapacitet + tydliga SLA betyder snabbare sampling, stabila specifikationer över SKU:er och anpassade fiberoptiska kablar certifierade enligt IEC/ITU/UL för FTTH, 5G, datacenter och ubåtsutbyggnader.
Skyddsdesign med flera-lager
Materialstackar bestämmer fältets drifttid. Hengtongs ingenjörer lägger PBT-lösa rör, vatten-blockerande garn/tejp, aramidstyrka, valfritt stål/FRP-pansar och LSZH/PE-jackor till vägen och klimatet-arktisk kyla eller tropisk värme-så anpassade fiberoptiska kablar förblir stabila, säkra och enkla att installera.
Vi validerar stapeln, inte bara fibern. UV, salt-dimma, krossning/påverkan, låg-böjning och termisk cykling till IEC/ITU/UL-mål-plus inline OTDR och full spårbarhet-så att dina anpassade fiberoptiska kablar ger låga förluster idag och samma antal efter år utomhus.
Hastighet och skala är inbyggda-. Med vertikal integration och global kapacitet samplar Hengtong snabbt, låser specifikationer över SKU:er och skickar anpassade fiberoptiska kablar med tydliga SLA:er för designstöd, certifieringsbehov och-leverans i tid.
Konstruktions- och tekniska överväganden
Kabelarkitekturalternativ
Konstruktionen av anpassad fiberoptisk kabel involverar komplexa beslut om strukturell design, var och en skräddarsydd för specifika applikationskrav.
- Centrala rördesigner: Erbjud enkelhet och kostnadseffektivitet-för lägre fiberantal
- Lösa rörtrådade konfigurationer: Ger överlägset skydd och flexibilitet för installationer med högre kapacitet
- Designfaktorer: Installationsmiljö, erforderligt fiberantal, förväntningar på mekanisk påfrestning och långsiktig-tillförlitlighet
- Band:Hög-densitetsband möjliggör massfusionsskarvning (12F/24F-block), minskar skarvtiden på storstads-/stambyggnader och datacenter.
- Mikro-blåst:Ultra-lätta kanaler + låg-friktionsmantel låter dig lägga till fibrer vid behov; perfekt för överbelastade städer och uppgraderbara nätverk.
- Pansar / ADSS / OPGW:Stål/FRP-rustningar för gnagare/krossning och direkt-begravning; ADSS för nyttoantenner; OPGW för kraft-integration.
Lösrörsteknik
I anpassade fiberoptiska kablar låter lösa-rörkonstruktioner fibrer "flyta" inuti gel-fyllda PBT-rör, absorberar stötar, blockerar fukt och eliminerar temperatursvängningar utan att stressa glaset-, perfekt för OSP-rutter och lång livslängd.
Varför Hengtong för lösa rör anpassade fiberoptiska kablar:
- Internt-material FoU och blandning för konsekvent gelprestanda
- Alternativ för rör/jacka (PE, LSZH), vatten-blockerande garn/tejp, aramidhållfasta delar
- Validerad mot internationella metoder för krossning, slag, vattenpenetration och termisk cykling
- Global tillverkning + spårbarhet på parti-nivå + ingenjörssupport från design till leverans
Våra tixotropa fyllmedel för anpassade fiberoptiska kablar är konstruerade blandningar av basoljor, gelningsmedel, antioxidanter och väteavlägsnande medel. Varje recept är anpassat för beläggningskompatibilitet och åldringsstabilitet, vilket hjälper nätverk att hålla låg dämpning och rena skarvresultat under årtionden.
Överskottsfiberlängd (EFL) koncept
Excess Fiber Length (EFL) är den inbyggda- "stötdämparen" inuti anpassade fiberoptiska kablar, vilket ger glaset precis tillräckligt slack för att slippa dra, böjas och temperatursvängningar-så att länkarna blir rena och förblir stabila i fältet.
För riktiga projekt är EFL inställd på rutt, klimat och installationsmetod. I anpassade fiberoptiska kablar riktar ingenjörer sig vanligtvis mot ~0,05 %–0,3 % av kabellängden: för lite inbjuder till fiberspänning/brott under spänning; för mycket kan utlösa mikro-böjförlust. Vi modellerar lastfall och verifierar sedan med drag/termisk cykling för att låsa låg dämpning och förutsägbar skarvning.
Varför Hengtong: hårt kontrollerad SZ-stranding, -lägglängd och gel/tejp-system håller EFL enhetlig över SKU:er; inline-mätning och spårbarhet på parti-nivå säkerställer att varje rulle med anpassade fiberoptiska kablar matchar specifikationerna-, vilket minskar installationsrisken, förkortar öppningsfönster- och skyddar livstidsprestanda.
Viktiga EFL-överväganden
Temperaturvariationer i omgivningen
Installationsspänningsparametrar
Långsiktiga-krypeffekter
Dynamisk stress från vind/vibrationer
Kompatibilitet med kabelstruktur
Att tillverka anpassade fiberoptiska kablar kräver krävande kontroll. På Hengtong kör sekundära-beläggningslinjer profilerade temperaturer och stabiliserade linjehastigheter, med inline-mätare som spårar beläggningens koncentricitet och ytterdiameter i realtid. Denna slutna-loopprocess ger lägre förlust, renare skarvar, rulle-till-konsistens och spårbarhet på parti-nivå-så att dina projekt dyker upp snabbt och förblir stabila.
01
Dynamisk trötthetstestning
Validerar livstidstillförlitlighet under cyklisk stress och mikro-böjning.
För Hengtong anpassade fiberoptiska kablar kör vi accelererade böj-/spänningsprofiler och härleder den dynamiska trötthetenn-värde (IEC/ITU) för att förutsäga långsiktig-dämpningsstabilitet-så att ditt nätverk förblir rent från dag ett till slutet-av-livet.
02
Miljöcykeltest
Bevisa anpassade fiberoptiska kablar i verkligt klimat. Hengtong kör IEC--termisk cykling, fuktighets-frysning och termisk-chock i instrumenterade kammare, och verifierar sedan dämpningsdrift, låg-böjintegritet vid låga-böjningsintegriteter, jacka/gelstabilitet och vatten-blockerande effektivitet via pre{{6}OTDR-kontroller och OTDR-kontroller. temperatur-extrem tillförlitlighet med spårbarhet på parti-nivå.
03
Optiska mätningar
Vi verifierar vad som är viktigt i tjänsten-insättningsförlust, returförlust och bandbredd. För Hengtong anpassade fiberoptiska kablar, kalibrerad OLTS/OTDR och reflektometrikarta IL/RL per anslutning, skarv och längs rullen, medan spektral-/spridningstester (EMBc λ-svepar för MMF; CD/PMD för SMF) kvantifierar bandbreddsutrymmet. Resultat levereras med COA på parti-nivå mot IEC/ITU-gränser, vilket säkerställer förutsägbara turn-ups och stabila-långdistansprestanda.
04
Automatiserade testsystem
Automatisering med sluten-slinga övervakar hundratals parametrar per sekund-diameter, koncentricitet, spänning, härdningstillstånd, gelfyllning, SZ-läggningslängd-medan OLTS/OTDR verifierar optiken inline, vilket säkerställer att Hengtong anpassade fiberoptiska kablar håller sig inom specifik rulle-till{{4} SPC-regler utlöser omedelbara -mikrokorrigeringar på linjen, minskar variationen, skyddar dämpningsmål och påskyndar rena vändningar- på plats.

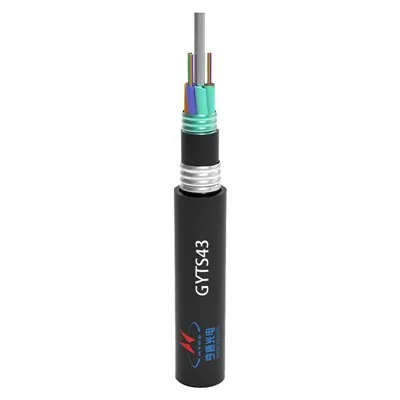

Armor Layer Integration
Appliceringen av pansarskikt i vissa kabelkonstruktioner tillför ytterligare en dimension av tillverkningskomplexitet. Ståltejp, korrugerat stål eller aramidgarnförstärkningar måste appliceras med exakt spänningskontroll för att ge mekaniskt skydd utan att inducera skadlig belastning på de optiska fibrerna.
Integreringen av dessa hållfasthetselement kräver noggrant övervägande av differentiell termisk expansion, eftersom metalliska och icke-metalliska komponenter reagerar olika på temperaturförändringar.
Tillverkningsprocess för fiberoptisk kabel
Förformstillverkning
Ultra-rent glas startar prestandakurvan. Hengtong formulerar och bygger preforms i-hus, låser kärnan/beklädnadsindexprofilen för låga förluster och snäva böjar. Denna kontroll är grunden för våra anpassade fiberoptiska kablar-förutsägbar dämpning, stabil latens, snabbare godkännanden.
Fiberritning
Vi värmer förformen till ~2 000 grader och drar enhetliga 125 μm fiber på automatiserade linjer. Inline-mätare tittar på diameter, koncentricitet och beläggning härdar i realtid. Resultatet: orörda glas och rena primära beläggningar som hjälper dina anpassade fiberoptiska kablar att skarvas snabbare och löpa längre.
Buffring och strandning
PBT lösa rör, trimmadeEFL(överskott av fiberlängd), SZ-trådning och tixotropa geler skyddar glaset från stötar, fukt och temperatursvängningar. Vatten-blockerande garn/tejp och aramidstyrka bidrar till hållbarhet. Denna arkitektur hållerAnpassade fiberoptiska kablarstabil över kanal-, flyg- och direkta-begravningsvägar.
Jacka och rustning
Rutt-specifika jackor och pansar-PE/LSZH för säkerhet och UV, stål/FRP för gnagare och kross, korrugerat stål för direkt nedgrävning, ADSS/OPGW-alternativ för nyttospann. Vi matchar standarder och klimat till konstruktionen så dinAnpassade fiberoptiska kablarinstallera rent och klara inspektioner första gången.
Testning och certifiering
Optisk. Mekanisk. Miljö. Vi verifierar IL/RL, CD/PMD, krossning/påverkan, vatteninträngning och termisk cykling mot IEC/ITU/UL. COA levereras med spårbarhet på parti-nivå. Det är såHengtong anpassade fiberoptiska kablarleverera-en dag-varvhastighet och livslång tillförlitlighet-uppbackad av global kapacitet och tydliga SLA.
Mångsidigheten hos fiberoptisk teknik har lett till utvecklingen av specialiserade kabeldesigner för specifika applikationer
ADSS-kablar
Alla -dielektriska självstödjande-konstruktioner (ADSS) låter verktyg lägga till kapacitet på befintliga torn utan avbrott eller risk för jordning. Dessa anpassade fiberoptiska antennkablar går säkert i strömkorridoren-inga metalliska element, inga inducerade-strömrisker-och håller länkarna stabila genom vind-, is- och blixtmiljöer.
Hengtongs ingenjörer ADSS anpassade fiberoptiska kablar med hög-hållfast aramidgarn som primär belastningsbana, avstämd EFL för dragavlastning, vatten-blockerande rör/tejper och UV/spår-beständiga AT-jackor för hög-spänningsfält. Resultatet är lång-tillförlitlighet, rena skarvfönster och snygga brickor till hands-av punkter.
Viktiga tekniska överväganden:
• Sagda-spänningsförhållanden
• Galoppbeteende i vind
• Elektrisk fältspänning i hög-miljöer
• Temperaturcykeleffekter
Varför Hengtong: vi levererar slut-till-ADSS-lösningar-ruttmodellering, sänknings-spänningstabeller, vibrationskontroll och matchade hårdvarusatser-plus typtester enligt internationella standarder och global tillverkning för snabb, konsekvent leverans av anpassade fiberoptiska kablar.
Ubåtskablar
Byggd för havsbottnen, kopplar Hengtong-ubåten anpassade fiberoptiska kablar fler-lagers ståltrådsarmering med integrerade kopparkraftledare för att överleva tryck, nötning och strömmar-med bibehållen låg förlust och stabil hantering på plogar och kabel-utläggningsfartyg.
Vi balanserar styrka och flexibilitet genom att ställa in pansar (enkel/dubbel), mantel (PE/PP), vatten-blockerande element och lägga-upp till rutten-så att dina anpassade fiberoptiska ubåtskablar laddar, betalar ut, återställer och åter-sluter rent under installations- och underhållsfönster.
Unika utmaningar:
• Vätegenerering från metallisk korrosion
• Tryckmotstånd (upp till 8 000 psi)
• Skydd mot marint liv
• Reparationsmöjligheter för djup-vatten
Varför Hengtong: marin ruttteknik, riskbedömning av begravning, fabriks- och{0}}försökstestning och projektstöd dygnet runt-uppbackad av global kapacitet och spårbarhet på parti-nivå-så att dina anpassade fiberoptiska ubåtskablar når prestandamål och tidslinjer med mindre operativ risk.
Ribbon fiberkablar
Ribbon-arkitekturer packar mer glas på mindre utrymme. Genom att arrangera fibrer i platta 12F/24F-arrayer, möjliggör bandanpassade fiberoptiska kablar äkta massfusionsskarvning, komprimering av skarvfönster, hålla brickorna snygga och maximera kanal- och racktätheten för tunnelbanor och datacenter.
Designfunktioner:
• Exceptionella krav på geometrisk precision
• Intermittenta vidhäftande mönster för klyvningsförmåga
• Massfusionsskarvkompatibilitet
• Högt fiberantal i minimalt-tvärsnitt
Varför Hengtong band anpassade fiberoptiska kablar
- Konstruerade platta eller rullbara band (200/250 µm) med enhetlig planhet för konsekventa skarvar med låg-massaförlust
- För-avslutade MPO/MTP trunkalternativ och kassettsystem för snabba-vändningar och ren kabelhantering
- Böj-okänsliga fiberalternativ och väg-matchade jackor för att balansera täthet med verklig-hantering och tillförlitlighet
- Fabrikstestdata och spårbarhet på mycket-nivå så hög-kapacitetsbyggen går från design till start-live med färre överraskningar
Materialvetenskap och miljöhänsyn
Fältlivet börjar med material. För Hengtong anpassade fiberoptiska kablar specificerar vi jackablandningar till vägen och riskprofilen-som motstår UV, fukt, kemikalier och biologiska angrepp samtidigt som de förblir flexibel över driftstemperaturer.
Vi bygger anpassade fiberoptiska kablar med PE/HDPE eller LSZH-mantel, valfri TPU/PUR för nötning, plus UV-stabilisatorer, anti-gnagare/termittillsatser, vatten-blockerande garn/tejper och korrosions-toleranta pansar-för långtidshållfasthet, hantering, hantering och stabilitet,4} miljö.
Vanliga jackamaterial
Polyeten (PE)
Utomhusarbetshäst för anpassade fiberoptiska kablar: UV-stabiliserade HDPE-jackor motstår väder, fukt och kemikalier samtidigt som de bibehåller låg kanalfriktion för lättare drag.
Hengtong justerar PE-blandningar (kol-svarta UV-paket, valfria anti-gnagare/termittillsatser) och validerar till IEC 60794 (vatten-penetration/UV/slag/kross) så att dina anpassade fiberoptiska kablar installeras rent och håller längre.
Polyvinylklorid (PVC)
Inomhus-färdig jacka för anpassade fiberoptiska kablar-smidig, nötningsbeständig-, kostnadseffektiv- och enkel att bearbeta. Idealisk för lokaler/stigare (t.ex. UL CM/CMR) där låg-rökmandat inte gäller; när plenum- eller halogenfri- krävs, byter Hengtong till LSZH-blandningar.
Vi ställer in PVC-hårdhetsmätare/mjukgörare för böj- och remsprestanda och validerar kall-böjning och flamma (UL 1581 VW-1 / IEC 60332-1), så att dina anpassade fiberoptiska kablar installeras rent och förblir pålitliga inomhus.
Låg rök noll halogen (LSZH)
Brand-säkra jackor för anpassade fiberoptiska kablar i offentliga lokaler, datacenter, transithubbar, tunnlar och fartyg-låg rök, noll halogener för att skydda människor, elektronik och strukturer.
Hengtongs ingenjörer halogen-fria föreningar som uppfyller IEC 60754-1/-2 (sur gas), IEC 61034 (rökdensitet) och IEC 60332-1/-3 (flamma) och kan ställa in UV-stabiliserade LSZH-vägar inomhus/utomhus. Resultat: renare evakueringssikt, minskad korrosionsrisk och tillförlitlig hantering levereras med COA på partinivå så att dina anpassade fiberoptiska kablar klarar säkerhetsrevisioner första gången.
Fluoropolymerer (PTFE, FEP)
För specialiserade industriella anpassade fiberoptiska kablar ger PTFE/FEP-jackor eller foder hög-temperaturstabilitet, exceptionell kemisk tröghet, låg friktion och konsekvent dielektrisk prestanda-idealiskt för raffinaderier, kemiska anläggningar och renrum.
Hengtong väljer fluorpolymerkvaliteter och väggtjocklek efter rutt, validerar drag/nötning och termisk cykling, och flaggar kodavvägningar (fluorpolymerer innehåller halogener-använder LSZH där halogen-fritt är obligatoriskt) så att dina anpassade fiberoptiska kablar förblir kompatibla, enkla att installera och hållbara.
Dry Core Cable Technology
Torra kärnor ersätter smutsiga geler med vatten-svällbara tejper/garn, minskar vikten, förenklar terminering och underlättar återvinningen-idealiskt för fälthastighet och hållbarhet i anpassade fiberoptiska kablar. Hengtong anpassar torra konstruktioner för kanal-, luft- och direkta-begravningsvägar så att besättningarna skarvar snabbare med renare brickor.
Hur fungerar det?
Superabsorberande polymerer expanderar vid kontakt för att blockera longitudinell inträngning utan att översvämma röret. I anpassade fiberoptiska kablar balanserar vi svällningskinetik och tryck för att stoppa vatten snabbt samtidigt som vi skyddar fibrer från mikro-böjning-koordinerat med EFL, SZ läggning och rörgeometri för stabil dämpning.
Varför Hengtong torra-kärna anpassade fiberoptiska kablar?
Validerad enligt IEC 60794 vatten-penetration och termisk cykling, med rutt-matchade tejper/garn, låg-temphantering och COA på parti-nivå. Resultat: snabbare förberedelser, ingen bortskaffande av gel, lättare rullar och repeterbar fältprestanda-stödd av vår vertikalt integrerade leverans för torra-anpassade fiberoptiska kablar i stor skala.
Low Smoke Zero Halogen (LSZH)-teknologi
Brandsäkerheten börjar vid jackan. För anpassade fiberoptiska kablar använder LSZH-föreningar mineralfyllmedel (ATH/Mg(OH)₂) som släpper ut bundet vatten under värme, dämpar flamspridning och skär av rök-/syragaser -idealiskt för offentliga platser, datacenter, transit och tunnlar. Hengtongs ingenjörer halogen-fria recept för att uppfylla strikta rök- och korrosivitetsmål samtidigt som installationerna hålls rena och kompatibla.
Höga fyllmedelsbelastningar kan förstyva plast, så vi ställer in LSZH för verklig-hantering på anpassade fiberoptiska kablar: optimerade partikelstorleksfördelningar, silan-baserade kopplingsmedel för polymer-filler-bindning och elastomermodifierare för slag och kall-böjning. Twin-skruvblandning och reologikontroll ger jackor som skalar rent, böjer sig i trånga utrymmen och överlever temperaturcykler.
För säkerhet skickas Hengtong anpassade fiberoptiska kablar med testdata mot IEC 60754-1/-2 (sur gas), IEC 61034 (rökdensitet) och IEC 60332-1/-3 (flamma). På begäran anpassar vi oss till ytterligare sektorer (t.ex. EN 45545 för järnväg). Du får brandsäker prestanda utan att offra mekanisk tillförlitlighet, uppbackad av COA på partinivå och stabil global tillgång.
Jämförelse av materialprestanda
För anpassade fiberoptiska kablar, använd denna snabbguide efter miljö och kod:
- PE (HDPE) - Bästa UV-/kemikalie-/temperaturbeständighet och lägsta kostnad; idealisk för OSP-kanaler, luftspann och direkt-nedgrävning.
- PVC - Högsta flexibilitet med solid flamprestanda; vanligt för inomhus stigrör och lappning (använd LSZH där halogen-fritt krävs).
- LSZH - Låg-rök, noll-halogen för människor-täta eller reglerade utrymmen (datacenter, kollektivtrafik, tunnlar); styvare och högre kostnad men säkrast för efterlevnad.
Matcha valet till IEC 60332/60754/61034 och UL OFNR/OFNP/LSZH-kraven, verifiera sedan gränserna för projektdrag-spänning och böj-radie. Hengtong validerar och certifierar varje konstruktion så att dina anpassade fiberoptiska kablar levereras med COA och installeras rent.
Jämförelse av materialprestanda
| Metrisk | Polyeten (PE) | PVC | LSZH |
| Temperaturbeständighet | 90 | 70 | 80 |
| Kemisk beständighet | 90 | 60 | 65 |
| Flexibilitet | 85 | 90 | 65 |
| Flamskydd | 30 | 70 | 95 |
| UV-beständighet | 85 | 55 | 70 |
| Kostnads-effektivitet | 95 | 85 | 60 |
Protokoll för installation, testning och underhåll
Installationsriktlinjer
Framgångsrik distribution av anpassade fiberoptiska kablar kräver disciplinerad installation för att förhindra skador och säkerställa toppprestanda-Hengtong tillhandahåller rutt-specifika riktlinjer och support på plats.
Spänningskontroll
Installationsspänningar måste kontrolleras noggrant för att förhindra fibertöjning, med typiska gränser som sträcker sig från 600 till 2 700 Newton beroende på kabelkonstruktion.
Krav på böjradie
Böjradiebegränsningar, vanligtvis specificerade som multiplar av kabelns ytterdiameter, måste observeras för att förhindra både omedelbar skada och försämring av-tillförlitligheten på lång sikt.
Miljöskydd
Korrekt tätning och skydd mot fukt, extrema temperaturer och fysiska skador under och efter installationen.
Hanteringsprocedurer
Försiktig hantering för att undvika mikroböjning, krossning eller andra mekaniska påfrestningar som kan försämra prestandan.
Testa teknologier
Omfattande testning säkerställer att anpassade fiberoptiska kablar uppfyller prestandaspecifikationerna och levererar tillförlitlig service under hela deras livstid-Hengtong verifierar varje rulle och installerad länk mot projektmål.
OTDR-testning
Optical Time Domain Reflectometry ger detaljerad karaktärisering av installerad kabelprestanda, detekterar skarvförluster, kontaktreflektioner och distribuerade förluster.
Test av insättningsförlust
Direkt mätning av signalförlust genom hela länken med hjälp av kalibrerade ljuskällor och effektmätare.
Dispersion av polarisationsläge
Kritiskt för-höghastighetsöverföringssystem, som mäter differentiella utbredningsfördröjningar mellan polarisationslägen.
Optisk returförlust
Mätning av ljus som reflekteras tillbaka mot källan, vilket kan orsaka signalförsämring i-höghastighetssystem.
Underhållsprogram
Planerad skötsel håller anpassade fiberoptiska kablar i specifikationen i årtionden. Hengtong tillhandahåller rutt-specifika spelböcker, tränings- och reservsatser så att team upptäcker risker tidigt och bibehåller drifttid med mindre lastbils-rullning.
Periodiska inspektioner
Regelbunden inspektion av kabeldragningar, skarvkapslingar och anslutningspunkter för tecken på skada eller försämring.
Miljöövervakning
Detektering av tillstånd som kan påskynda åldrandet, såsom överdriven temperaturväxling eller fuktinträngning.
Kontinuerlig övervakning
För kritisk infrastruktur ger system som använder distribuerad temperatur- och spänningsavkänning i realtid-detektion av potentiella problem.
Proaktivt underhåll
Åtgärda potentiella problem innan de orsakar tjänstavbrott, inklusive rengöring av kontakter och åter-uppsägning vid behov.
OTDR-testfunktioner
OTDR pekar ut vad som är viktigt i tjänsten för anpassade fiberoptiska kablar-skarvbortfall, kontaktreflektioner och distribuerad dämpning längs rutten. Hengtong använder hög-dynamisk- OTDR med lanserings-/mottagningsfibrer för att se förbi döda zoner och upptäcka subtila backscatter-skift tidigt, vilket ger rena länkkartor och åtgärdsbara larm innan avbrott inträffar.
Testning följer en nivåbaserad standard: Tier 1 (OLTS) validerar total insättningsförlust; Tier 2 (OTDR) lägger till plats och karaktärisering på händelse-nivå på anpassade fiberoptiska kablar. Vi kör dubbelriktade-medelvärden, mallgodkänd/underkänd per spec och leveranstid-stämplade spår med COA-så att överlämnandet går snabbare och-prestanda förblir förutsägbar på lång sikt.
Ytterligare kritiska aspekter av anpassade fiberoptiska kabelsystem
Färgkodningsstandarder för fiberoptisk kabel
TIA-598-C ger ett enhetligt schema för att identifiera fibrer, buffrade enheter och grupper som är kritiska vid driftsättning och service av anpassade fiberoptiska kablar i stor skala. Hengtong bygger efter TIA/IEC-konventioner och levererar matchande utskrifter, legender och dokumentation så att stora besättningar talar samma "färgspråk" från installation till SLA-överlämning.
Standardiserad färgkodning låter tekniker snabbt hitta rätt tråd under installation, underhåll och felsökning-och minskar skarvningstid och fel på anpassade fiberoptiska kablar. Vi tillhandahåller trumetiketter, fiberkartor och scheman för repeater/stängning anpassade till din rutt, plus dubbelriktade OTDR-spår för att låsa in som-byggda poster.
Jackans färger signalerar också kabeltyp i anpassade fiberoptiska kablar: orange vanligtvis för MMF OM1/OM2, aqua för laser-optimerad MMF OM3/OM4, limegrön för OM5 och gul för enkel-läge. (Specialmiljöer kan använda andra färger för betyg eller ägande.) Inuti kabeln upprepas den vanliga 12-fibersekvensen-blå, orange, grön, brun, skiffer, vit, röd, svart, gul, violett, rosa, aqua med spårämnen när antalet stiger. Hengtong kan spegla TIA-598-C eller regionala specifikationer (ISO/IEC, EN) över webbplatser för att hålla globala byggen konsekventa.
Avancerade kontaktpoleringstekniker
Anslutningsfinish avgör länkkvaliteten. För anpassade fiberoptiska kablar, PC och UPC använder icke-vinklade, välvda ändytor; UPC skärper ytfinishen och geometrin över PC för att minska förluster och reflektioner i vardagliga företags- och OSP-byggen.
Prestanda ökar igen med APC: en vinklad ändyta som minimerar bakåt-reflektion för hög-hastighet, DWDM och analog/RF-över-fiberrutter. I anpassade fiberoptiska kablar byglar och trunkar, val av APC där reflektionsbudgetarna är snäva bevarar SNR och sändarstabilitet.
Varför Hengtong?
Vi kontrollerar kontaktens geometri med interferometrisk 3D-metrologi (radie, spetsförskjutning, fiberhöjd) och inspekterar för IEC-renhet-allt dokumenterat med COA-så att dina anpassade fiberoptiska kablar levereras med repeterbar IL/RL, snabbare vändningar-och färre lastbilsrullningar.
Jämförelse av avkastningsförlustprestanda
PC-polering: -40dB
UPC-polering: -55dB
APC-polering: -60dB
Ta bort överflödig epoxi
Grovpolering med diamantfilmer på 30μm för att avlägsna överflödig epoxi
Förfina ytan
Mellanstadier med 9μm diamantfilm för att förfina ytan
Uppnå Final Finish
Efterbehandling med sub-mikronpolerande filmer för att uppnå önskad ytkvalitet
Optimera MPO/MTP-prestanda
Specialiserade slurries för MTP/MPO-anslutningar som säkerställer optimal prestanda
Fusion och mekanisk skarvningsteknik
Fusion Splicing
Föredraget i moderna nätverk eftersom det ger lägsta-förlusten, lägsta-reflektionsfogarna på anpassade fiberoptiska kablar. En elektrisk ljusbåge smälter och smälter ihop glasändarna till en enda, kontinuerlig sträng för en sömlös anslutning.
- Typisk förlust: så låg som ~0,02 dB per skarv
- Fördelar: låg förlust, hög tillförlitlighet, minimal reflektion, utmärkt långsiktig-stabilitet
Varför Hengtong?
Band- och enkel-fiberfusionsexpertis (12F/24F massskarvning), kalibrerade bågprofiler efter fibertyp, IEC--klyvnings-/rengöringsprotokoll och dubbelriktad OTDR/IL-verifiering med COA-så att dina anpassade fiberoptiska kablar blir snabbare under deras livslängd och specifikationer.
Mekanisk skarvning
Mekanisk skarvning riktar in och klämmer fast fiberändarna inuti en precisionshylsa-ingen båge, ingen kraft-så att personalen snabbt kan återställa anpassade fiberoptiska kablar i fält. Den är idealisk för nödreparationer, låga-fall eller platser utan fusionsutrustning, men den har högre förlust/reflektion än fusion och lämpar sig inte för långa-trunkar.
- Typisk förlust: ~0,05–0,20 dB per skarv (högre ORL än fusion)
- Fördelar: ingen ström krävs, snabb restaurering, lägre utrustningskostnad, minimalt med verktyg
Varför Hengtong
För-avslutade restaureringskit, anpassnings-kvalitetskomponenter och IL/RL-verifieringsarbetsflöden matchade dina anpassade fiberoptiska kablar-så att temporära korrigeringar förblir rena tills schemalagda fusionsarbeten.
Moderna fusionssplicers innehåller sofistikerade uppriktningssystem, inklusive kärnuppriktningsteknik som använder flera kameror för att inspektera och justera fibrer automatiskt. Dessa avancerade system kan lagra flera skarvprogram optimerade för olika fibertyper, vilket säkerställer konsekventa skarvar av-hög kvalitet över olika anpassade fiberoptiska kabelkonfigurationer. Även om mekaniska skarvar vanligtvis uppvisar högre förluster än fusionsskarvar, erbjuder de fördelar i specifika scenarier, såsom nödreparationer eller installationer i utmanande miljöer där utrustning för fusionsskarvning inte enkelt kan användas.
Kritiska böjradiespecifikationer
Skydda prestanda och livslängd genom att tillämpa böjregler på anpassade fiberoptiska kablar: under drag (under spänning) håll den minsta böjningsradien större än eller lika med 20× OD; efter installationen, bibehåll Större än eller lika med 10× OD. Hengtong publicerar rutt-specifika begränsningar för varje byggnad och tillhandahåller fältguider/träning så att besättningarna träffar spec första gången.
Böj-okänslig fiber har låst upp snävare utrymmen för anpassade fiberoptiska kablar och patch-kablar. Genom att använda ett brytningsindex "trench" runt kärnan reflekterar det annars förlorat ljus tillbaka in i vågledaren, vilket håller dämpningen låg även när böjar närmar sig (eller tillfälligt överskrider) nominella gränser-idealiskt för rack, FTTH-fall och överbelastade kanaler.
Jämförelse av böjradie
Standard Single-Mode Fiber
- Installation (under spänning): 30 mm minimum
- Lång-tid (ingen spänning): minst 15 mm
Böj-Okänslig enkel-mode fiber
- Installation (under spänning): 15 mm minimum
- Lång-tid (ingen spänning): minst 5 mm
Multimode Fiber
- Installation (under spänning): 50 mm minimum
- Lång-tid (ingen spänning): minst 25 mm
Kvalitetssäkring och tillverkningsstandarder
Tillverkningen av skräddarsydd fiberoptisk kabel innebär att man följer många internationella standarder och certifieringar. Telcordia GR-326 är en uppsättning standardiserade kvalitetskrav för produktion av fiberoptiska anslutna enheter, vilket säkerställer långsiktig tillförlitlighet och prestanda.
Skillnaden mellan överensstämmelse och certifiering är avgörande-certifiering kräver att alla mekaniska, miljömässiga och långsiktiga-tillförlitlighetstester klarar sig, inte bara att uppfylla specifikationerna vid tillverkningstillfället.
Viktiga industristandarder
01
Telcordia GR-326
Kvalitetskrav för fiberoptiska anslutningsenheter
02
TL 9000 & AS9100D
Kvalitetsledningssystem standarder
03
OFNP (Plenum-klassad)
Överensstämmelse med NEC 770 för brandsäkerhet i plenumutrymmen
04
EIA-455-171 & IEC 61280-4-5
Teststandarder för fiberoptiska komponenter
Anpassad fiberoptisk kabelteknik fortsätter att utvecklas som svar på nya tillämpningar. Utbyggnaden av 5G-nätverk kräver fiberinfrastruktur som kan stödja massiva ökningar av datatrafik och minskade latenskrav.
Internet of Things (IoT) och initiativ för smarta städer skapar nya krav för fiberdistribution, inklusive integration med kraftsystem, miljöövervakningsmöjligheter och förbättrad hållbarhet för olika installationsmiljöer. Anpassade fiberoptiska kabeldesigner införlivar allt mer dessa överväganden, med hybridkablar som kombinerar optiska fibrer med kopparledare för strömförsörjning och specialiserade jackor som är resistenta mot gnagarskador, kemisk exponering och extrema väderförhållanden.
Datacenterutveckling
Ultra-hög-densitetslösningar med bandkablar som möjliggör tusentals anslutningar i begränsade utrymmen
5G och vidare
Stöder massiv MIMO, nätverksdelning och ultra-tillförlitlig kommunikation med låg-latens
Smarta städer
Integration med IoT-sensorer, trafikledning och offentliga säkerhetssystem
Industriell automation
Hög-tillförlitliga anslutningar för tillverknings-, energi- och transportsystem
