Kunskap

Linear Pluggable Optics har gått från konferensdemo till att leverera produkter snabbare än de flesta förväntade sig. Två specifikationer för flera-källor publiceras nu, byter plattform från mer än en leverantör accepterar linjära moduler, och chipleverantörer har meddelat drivrutiner och TIA-kisel som syftar till 800G och 1,6T linjära länkar. Vad harintehände är en övergång från grossistbranschen från DSP-baserad optik.

Den här artikeln handlar om modul-nivå och port-nivå, eftersom det är där bevisen faktiskt finns. Där diskussionen går upp till rackbelastning, kylningskostnader eller anläggningens energikostnad, anges antagandena uttryckligen så att du kan ersätta din egen. Om du försöker avgöra om LPO hör hemma i ditt nästa bygge, är kompatibilitetschecklistan och begränsningsavsnittet längre ner viktigare än rubrikprocenten.

Vad är linjär pluggbar optik?

En LPO-sändtagare är en anslutbar optisk modul utan någon digital signalprocessor inuti. Den elektriska datavägen genom modulen är linjär och analog: värden driver modulen, modulen driver optiken och den mottagna signalen förstärks och skickas tillbaka till värden utan att återställas digitalt längs vägen.

Allt annat om modulen förblir igenkännbart. LPO använder konventionella pluggbara formfaktorer - QSFP112, QSFP-DD och OSFP bland dem - med samma burar, kontakter och frontpaneldensitet-, och modulerna förblir varma-bytbara och fält-servicebara. Om du redan förstårhur en standard optisk transceivermodul är byggd, en LPO-modul är samma arkitektur med ett stort chip borttaget och de omgivande analoga kretsarna gjort betydligt mer kapabla.

Termen "linjär" hänvisar till signalvägen, inte till den fysiska formen. Den distinktionen spelar roll, eftersom det är den elektriska vägen - inte kontakten - som avgör om en given modul kommer att fungera i en given switchport.

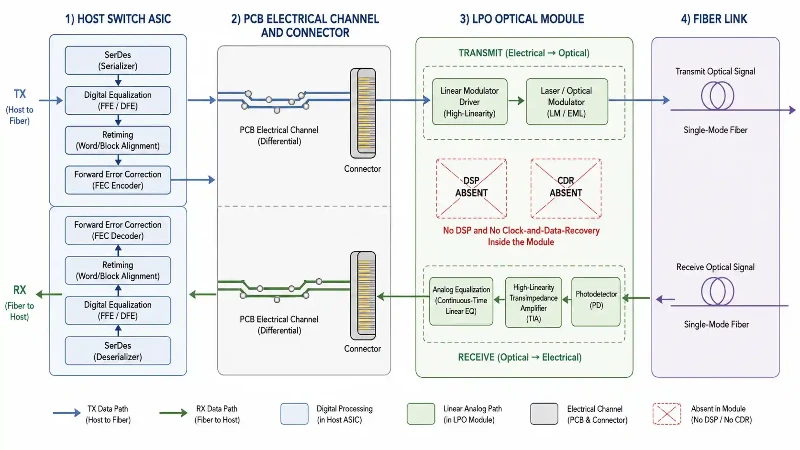

Hur LPO tar bort den optiska DSP - och vad som stannar bakom

I en konventionell pluggbar transceiver bär modulen lasrar och optik, en fotonikdyna med modulator och fotodetektor, en elektrisk IC som innehåller modulatordrivrutinen och transimpedansförstärkaren (TIA) och en DSP som utför utjämning på både sändnings- och mottagningsvägar. Switchen ASIC levererar SerDes vid det elektriska gränssnittet.

LPO tar bort DSP och klock-och-data-återställningsfunktionen från den stacken. Det regenererings- och utjämningsarbete de utförde försvinner inte - det omfördelas. Som IEEE Electronics Packaging Society'steknisk översikt över linjär pluggbar optikbeskriver det, är dessa funktioner uppdelade mellan switch-ASIC, drivrutin-IC och en hög-linjär TIA.

Två rättelser till ett påstående som cirkulerar brett. För det första är det inte korrekt att säga att "all signalbehandling flyttas till värden." Modulen innehåller fortfarande linjära drivrutiner, en hög-linjär TIA och analog konditionering såsom kontinuerlig-tidslinjär utjämning. Det som flyttar till värden är det digitala arbetet: återtiming, framåtriktad felkorrigering och tillhörande datakonvertering. För det andra behåller modulen verklig analog designkomplexitet - utan tvekan mer än en DSP-modul, eftersom det inte finns något digitalt skyddsnät nedströms för att rensa upp en marginell signal.

Den praktiska konsekvensen är att en LPO-länk är ett gemensamt konstruerat system som spänner över värd, kortkanal, kontakt och modul. En DSP-modul tolererar ett brett spektrum av värdförhållanden eftersom den åter-härleder signalen internt. En linjär modul gör det inte.

LPO vs. DSP-Baserad, LRO- och CPO-optik

LPO är en av minst fyra metoder för samma problem. Att jämföra dem på en enda axel - effekt - ger en missvisande rankning, så tabellen nedan täcker de dimensioner som tenderar att avgöra verkliga implementeringar.

LRO-kolumnen förtjänar uppmärksamhet från alla som planerar för 200G per körfält. IEEE-översikten noterar att tidiga 1.6T LPO-implementeringar har rapporterats över 30W, vilket skapar sina egna termiska problem, och att LRO - som återinför en DSP på sändningssidan- för att hålla sig till IEEE 802.3-signalintegritetskraven - förväntas vara det mer praktiska valet på{8} sikt. Leverantörer som visar 1.6T LPO har i allmänhet visat LRO vid sidan av det.

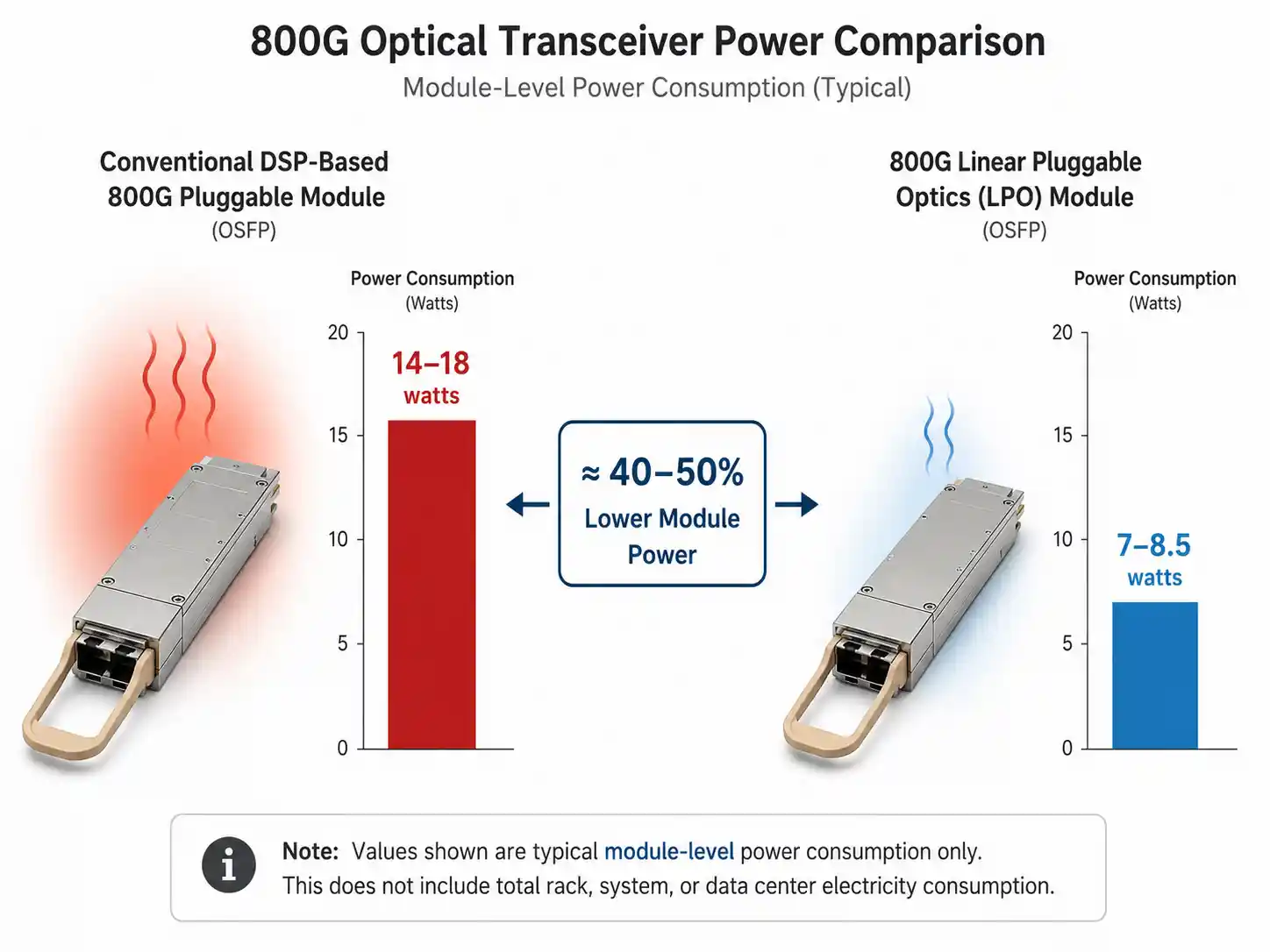

Hur mycket energi kan LPO faktiskt spara?

Publicerade figurer samlas i ett konsekvent intervall, men var och en av dem är beroende av modultyp, räckvidd, hastighet och termisk design. Behandla följande som ett intervall, inte en specifikation:

• 800G DSP-baserade pluggbaraciteras ofta i 14–18W-bandet, med 800G DR8 bland de mest utbredda typerna i AI-kluster. Sammanhängande och utökade-800G-moduler drar mer.
• 800G LPO-modulerfrån leverantörer som publicerar siffror landar vanligtvis runt 7–8,5W. TE Connectivity demonstrerade till exempel en OSFP-XD LPO-sändtagare vid OFC 2025 klassad till 8,5W.
• Den resulterande modulnivån-sparasär därför ungefär 40–50 % mot en jämförbar DSP-del i samma takt och räckvidd.

DSP:n är den största enskilda strömförbrukaren inuti en konventionell modul, vilket är anledningen till att ta bort den ger en besparing av denna storleksordning. Anspråk som tilldelar den en exakt andel av moduleffekten - 50%, 60% - bör behandlas med försiktighet om inte källan publicerar en komponent-nivåuppdelning för en namngiven modul.

Latensen förbättras också, och för distribuerad träningsbelastning som kan ha lika stor betydelse som watten. Om du tar bort retiming och i-modul FEC eliminerar du flera nanosekunder per hopp. Tvärs över den kollektiva verksamheten i ett stort träningsjobb, per-hopp latensföreningar.

En varning för själva modulens-nivånummer: det är en jämförelse mellan två moduler under en angiven uppsättning förhållanden, inte ett mått på ditt rack. Den som citerar en enda procentsats utan att nämna baslinjemodulen, räckvidden, hastigheten och driftstemperaturen citerar en marknadsföringssiffra.

Från modulwatt till anläggningsenergi

Modulbesparingar blir anläggningsbesparingar endast genom en kedja av multiplikationer, och kedjan tappar storlek vid varje steg. Här är den kedjan tydlig, med antaganden du kan ersätta.

Antaganden:en 32-portars 800G bladswitch fullt fylld; DSP baslinje på 16W per modul; LPO vid 8,5W per modul; 40 sådana brytare i podden; kontinuerlig drift vid 8 760 timmar per år; anläggningens PUE på 1,3; el på 0,10 USD/kWh.

1. Per switch.Optik drar 512W med DSP-moduler jämfört med 272W med LPO - en besparing på 240W, eller cirka 47 % av den optiska effekten i det chassit.
2. Per pod.Över 40 switchar, det är ungefär 9,6 kW IT-belastning borttagen.
3. Årlig IT-energi.9,6 kW över ett år är cirka 84 MWh.
4. Årlig anläggningsenergi.Att tillämpa PUE 1.3 för att ta hänsyn till kyl- och distributionskostnader ger ungefär 109 MWh.
5. Årlig kostnad.Till $0,10/kWh, ungefär $10 900 per år för denna pod.

Nu tenderar den del som rubriken hävdar att hoppa över. I en anläggning som drar 10 MW är den totala årsförbrukningen i storleksordningen 87 600 MWh. De 109 MWh som sparats ovan är ungefär 0,1 % av det. Optiska transceivrar är en meningsfull del av nätverkskraften och ett verkligt termiskt problem inuti täta chassier, men i en GPU-dominerad AI-anläggning är de en liten del av den totala belastningen - som acceleratorer, minne, lagring, effektomvandlingsförluster och mekanisk anläggning dominerar. En minskning av optikeffekten med 45 % är inte en minskning på 45 % av elräkningen, och ingen ärlig modell producerar en sådan.

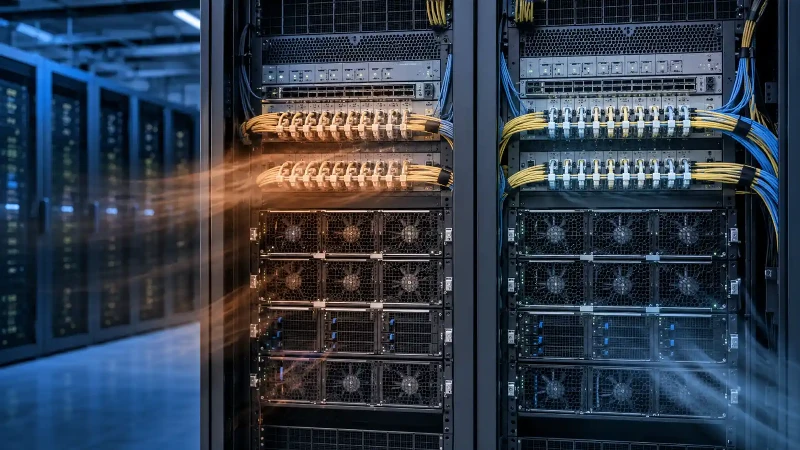

Var LPO förtjänar sin plats är mer specifik än en procentsats på fakturan: den köper termiskt utrymme inuti chassit och racket, vilket ofta är den bindande begränsningen när man uppgraderar en plattform som är designad kring 400G-optik med lägre-effekt till 800G. För sammanhang på omfattningen av det underliggande problemet, Lawrence Berkeley National Laboratory's2024 United States Data Center Energy Usage Reportfann att amerikanska datacenter förbrukade 176 TWh i 2023 - cirka 4,4 % av nationell el - och beräknade 325 till 580 TWh år 2028.

Där LPO-standardisering faktiskt står

Specifikationsbilden är mer avancerad än den var och mer specifik än "standarderna slutförs i år."

• Mars 2025 - 100G-DR-LPO.LPO MSA publicerade sin100 Gb/s per fil enkel-specifikation, som täcker 100G, 200G, 400G och 800G parallella enkellägeslänkar- och validerades av medlemmars interoperabilitetstester vid ett evenemang i februari 2025.
• September 2025 - 400G-FR4-LPO.På ECOC släppte MSA400G-FR4-LPO-specifikation, lägga till ett WDM-alternativ med fyra-våglängder som stöder räckvidder på minst 500 m över ett fiberpar.
• 200G per körfält.Arbetet fortsätter med OIF och IEEE mot linjära implementeringar i nästa takt. Detta är inte komplett, och den tekniska svårigheten är verklig - host SerDes-kompatibilitet vid 200G per körfält är väsentligt svårare än vid 100G.

Båda specifikationerna bygger på IEEE 802.3 och OIF-arbete och definierar interoperabilitetskrav på komponent-, modul- och systemnivå- över de elektriska och optiska gränssnitten. Silicon är också tillgängligt: ​​Marvell, mer känd för DSP:er, har meddelat en200G-per-fil TIA och chipset för laserdrivrutinerriktade till 800G och 1,6T linjära länkar.

Specifikation, kisel och fraktprodukt är tre av de fem saker som utgör "mainstream". De återstående två - breda fler-leverantörsproduktionsdistributionerna och majoritetsmarknadsandelen - har inte anlänt. Cignal AI:s bedömning efter OFC 2025 var att 100G-per-lane LPO vid 800G är sent på marknaden och sannolikt kommer att fånga endast en liten andel pluggbara på lång sikt, till stor del eftersom så mycket befintlig datacenterinfrastruktur utformades kring DSP-kompatibilitet. LightCounting har under tiden förutspått att den kombinerade LPO- och CPO-marknaden för AI-klusterskala-ut och skala upp-nätverk ungefär kommer att fördubblas från 5 miljarder USD 2024 till över 10 miljarder USD 2026. Dessa två synpunkter är inte motsägelsefulla: snabb tillväxt från en liten bas är fortfarande en liten bas. För en bredare läsning om vilka modulteknologier som levereras jämfört med att demonstrera, se vår sammanfattning avvad som var verkligt och vad som var nästa på OFC 2026.

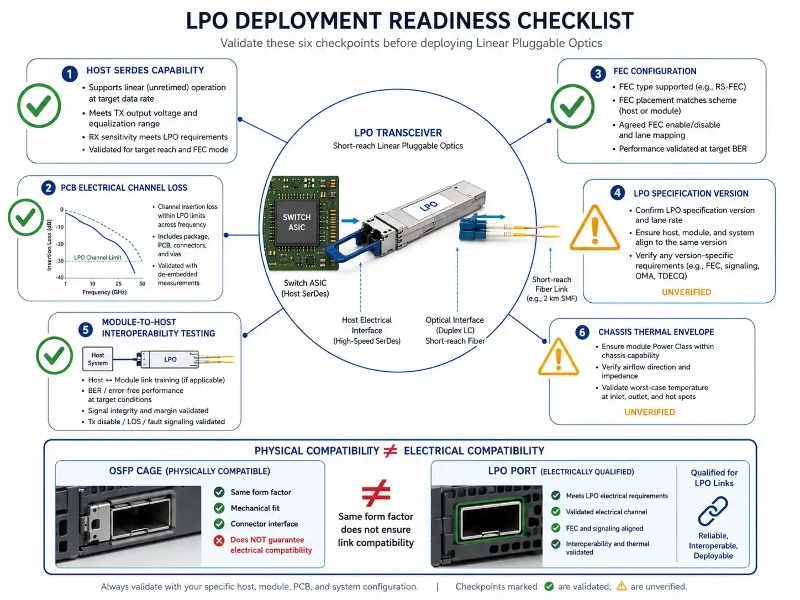

Värd- och switchkompatibilitet: Vad du ska kontrollera innan du köper

Det mest vilseledande påståendet som cirkulerar om LPO är att identiska formfaktorer innebär att-kompatibiliteten med befintliga switchar minskar. Buren accepterar modulen; det säger ingenting om huruvida länken kommer att stängas.

Vissa plattformar stöder verkligen linjära moduler utan hårdvarumodifiering. - Broadcom-baserade Juniper QFX-switchar är ett dokumenterat fall, och Arista har visat Broadcom TH5-kompatibilitet under en längre period. Men support är en egenskap hos specifika plattformar, inte av den pluggbara formfaktorn. Innan du förbinder dig, arbeta igenom följande med din switch och NIC-leverantörer:

• Host SerDes-kapacitet.Tillhandahåller ASIC:s SerDes den sändningsutjämning och mottagningsutjämning som krävs för att stänga en linjär länk utan-modulåtertidning?
• Förlustbudget för elektriska kanaler.Vad är insättningsförlusten från ASIC till bur på det här specifika kortet, och faller det inom specifikationens gränser?
• FEC-hantering.Bekräfta vilket FEC-schema som tillämpas, var det körs och att det är aktiverat från början till slut över länken.
• Specifikationsversion.Vilken LPO MSA-specifikation hävdar modulen överensstämmelse med - 100G-DR-LPO, 400G-FR4-LPO – och är värden kvalificerad mot samma?
• Tuning modell.Justerar plattformen länkar automatiskt eller kräver den justering per-port? Fråga vad som händer när en modul byts ut i fält.
• Bevis för interoperabilitet.Begär resultat för den här modulen mot denna värd - inte ett generiskt interoperabilitetsanspråk och inte ett resultat av en annan switchgenerering.
• Räckvidd och fiberväxt.Verifiera den angivna räckvidden mot dina faktiska kabeldragningar, antal anslutningar och förlustbudget. Strukturerade kabelval som t.ex16-fiber MPO för 800G-länkarpåverka den optiska marginalen som modulen har att arbeta med.
• Termiskt kuvert.Bekräfta modulens nominella höljestemperatur mot det tillgängliga luftflödet i ditt chassi vid den avsedda portdensiteten.
• Stödgräns.Fastställ skriftligt vem som äger länken när ett marginellt-BER-problem passerar gränsen för värden/modulen.

•

Begränsningar och operativa risker

Balanserade bedömningar av LPO nämner konsekvent samma avvägningar-, och ingen av dem är dealbreakers - men alla är arbete.

• Kortare räckvidd.Utan i-modul DSP är länk-BER högre, vilket begränsar avståndet. Publicerade LPO-specifikationer är inriktade på kort räckvidd; det här är en teknik inom-rack och kort intra-rad, inte en campus- eller DCI-teknik.
• Tunn länkmarginal.En DSP-modul absorberar en försämrad kanal. En linjär modul täcker den. Smutsiga kontakter, marginella patchkablar och-utan-kanalförlust visas som fel snarare än att korrigeras tyst.
• Svårare felsökning.Felisolering sträcker sig nu över värd, kortkanal och modul. Team som är vana vid att byta en modul för att åtgärda ett länkfel kommer att behöva nya procedurer.
• 200 G-per-fil svårighetsgrad.Tillagd SerDes-komplexitet gör kompatibilitet vid 200G per körfält avsevärt svårare att uppnå än vid 100G, och tidiga 1.6T LPO-implementeringar har rapporterats över 30W -, vilket underskrider kraftargumentet i exakt den hastighet där det skulle vara mest värdefullt.
• Kvalifikationskostnad.Interoperabilitet med flera-leverantörer kräver medvetna tester snarare än att antas. Budgetlabbtid.
• Tillförlitlighetsdata.Färre komponenter i paketet är en rimlig teoretisk grund för att förvänta sig bättre modultillförlitlighet, men det är en hypotes, inte en fält-felstatistik. Fråga alla leverantörer som hävdar bättre felfrekvenser för populationens storlek, observationsperioden och jämförelsens baslinje.

Där LPO är meningsfullt - och där det inte gör det

Bra kandidater

• Intra-rack och korta intra-radlänkar i AI-tränings- och slutledningskluster, med 100G per körfält, på en plattform med leverantörsbekräftat LPO-stöd.
• Implementeringar där chassi eller rack termiskt utrymme - inte elräkningen - är begränsningen som faktiskt blockerar uppgraderingen.
• Latenskänsliga-tyger där borttagning av per-återtidsfördröjning har ett mätbart arbetsbelastningsvärde.
• Greenfield bygger där värdplattform, modul och kablage kan kvalificeras tillsammans före engagemang.

Stackars kandidater

• All räckvidd utöver vad specifikationen och din förlustbudget stödjer.
• Heterogena brownfield-gårdar där moduler förväntas fungera över flera switchgenerationer från olika leverantörer.
• Mycket korta i-rackanslutningar därdirektanslut kopparenhetereller aktiv koppar skulle vara enklare och billigare. Den relevanta frågan är ofta inte "LPO eller DSP" utan om länken överhuvudtaget behöver optik - vår jämförelse avkoppar och fiber i AI-datacentertäcker där varje går sönder.
• 1.6T-länkar idag, där LRO i allmänhet är det mer praktiska-svaret.
• Miljöer utan labbkapacitet för att kvalificera länkar, eller utan ett driftsteam som är berett att äga -till-end länkjustering.

Vanliga frågor

Minskar LPO datacentrets elräkningar med 40 %?

Nej. Ungefär 40–50 % är modul-nivåbesparingen mot en jämförbar DSP-modul i samma takt och räckvidd. Anläggningens elkostnad inkluderar acceleratorer, processorer, minne, lagring, switch-ASIC, kraftomvandlingsförluster och mekanisk anläggning. I en AI-anläggning är optiken en liten andel av det totala antalet, så anläggnings-nivåeffekten är en bråkdel av en procent i de flesta modeller - se det fungerade exemplet ovan.

Kan LPO-moduler gå in i mina befintliga switchar?

Buren kommer att acceptera dem. Huruvida länken stängs beror på värd-ASIC, dess SerDes-kapacitet, kortets kanalförlust, FEC-konfiguration och hanteringsstöd. Vissa plattformar stöder LPO utan hårdvaruändringar; många gör det inte. Behandla kompatibilitet som en-plattformsfråga som ska bekräftas med din leverantör.

Hur långt kan en LPO-länk nå?

Publicerade LPO MSA-specifikationer är inriktade på kort räckvidd, med 400G-FR4-LPO som stöder minst 500 m över ett enkelt-fiberpar. Faktiskt användbart avstånd i din anläggning beror på antalet anslutningar och total förlustbudget. LPO är inte en lång räckvidd eller sammanhängande teknik.

Är LPO bättre än CPO?

De optimerar för olika saker. CPO integrerar optik med switchpaketet och kan nå lägre effekt per port, men ändrar domänmodellen för servicebarhet, sparande och fel-. LPO behåller den pluggbara driftmodellen och medför lägre integrationsrisk, med en mindre effektfördel. Det ärliga svaret beror på de specifika CPO- och LPO-implementeringarna, hastigheten och var du drar systemgränsen när du jämför.

Vad är skillnaden mellan LPO och LRO?

LRO tar endast bort DSP från mottagningsvägen och håller den på sändning så att sändaren förblir kompatibel med IEEE 802.3-signalintegritetskraven. Det ger upp lite energibesparing i utbyte mot lägre länk BER, längre räckvidd och enklare interoperabilitet. Med 200G per körfält förväntas LRO vara det mer praktiska alternativet- på kort sikt.

Är LPO tillräckligt pålitlig för produktion?

Specifikationer, interoperabilitetstester och fraktprodukter finns alla, och flera plattformar stödjer LPO i produktionen. Det som ännu inte finns offentligt är stor-tillförlitlighetsdata för fler-år och fler-leverantörer. Kvalificera dig på din egen plattform istället för att förlita dig på ett allmänt påstående.

När blir LPO standard för korta-länkar?

Det är en prognos, inte ett faktum, och prognosmakare håller inte med. LightCounting projicerar stark tillväxt för det kombinerade LPO- och CPO-segmentet i AI-nätverk. Cignal AI förväntar sig att 800G LPO endast ska fånga en liten del av pluggbara på lång sikt, eftersom befintlig infrastruktur utformades kring DSP-kompatibilitet. Planera mot din egen plattforms färdplan snarare än mot någon av förutsägelserna.

Sammanfattning

LPO är en riktig teknik med en verklig och väl-dokumenterad modul-fördel: ungefär 40–50 % lägre effekt än en jämförbar DSP-modul, plus några nanosekunder mindre latens per hopp, i ett pluggbart paket som ditt driftteam redan vet hur de ska hantera. Två specifikationer för flera-källor publiceras, kisel är tillgängligt och specifika switchplattformar stöder det idag.

Det är också en teknik som överför arbete från modulen till systemintegratören. Länken beror nu på värdens SerDes-kapacitet, kanalförlust och end-to-end tuning, räckvidden är begränsad, marginalen är tunnare och implementeringar på 200G-per-fil är ännu inte där 100G-per-fil är. Det rätta sättet att utvärdera det är per plattform och per länkklass -, inte som ett{11}}omfattande beslut, och inte baserat på en enda procentandel. Om du arbetar igenom kabel- och sammankopplingssidan av det beslutet, är våranslutningslösningar för datacentertäcka fiberanläggningen och val av strukturerade kablar som avgör hur stor optisk marginal en modul - linjär eller på annat sätt - har att arbeta med.
