OPGW-kablar (Optical Ground Wire) spelar en dubbel avgörande roll i moderna kraftöverföringssystem: tillhandahåller åskskydd för luftledningar och möjliggör höghastighetskommunikation genom integrerade optiska fibrer. En framgångsrik installation av OPGW-kablar kräver noggranna förberedelser. Varje förbiseende under byggfasen kan leda till katastrofala konsekvenser, inklusive kabelskador, fiberbrott, strukturella fel och projektförseningar, vilket resulterar i betydande ekonomiska förluster. Till skillnad från traditionella jordledningar innehåller OPGW-kablar ömtåliga optiska fibrer som är mycket känsliga för skador från överdriven böjning, kompression eller dragspänning. Omfattande förberedelser under konstruktionen säkerställer inte bara överensstämmelse med tekniska standarder utan minimerar också operativa risker, förkortar installationstiden och garanterar den långsiktiga-tillförlitligheten hos kommunikationsinfrastrukturen integrerad i kraftöverföringsnätverket.
OPGW konstruktionsförberedelse
Förvaring och transport
OPGW fiberoptisk kabelfat måste placeras vertikalt under lagring och transport, och horisontell placering är inte tillåten. Åtgärder för att förhindra rörelse bör vidtas under lagring och transport. Under transport bör lämpliga kranar eller gaffeltruckar användas. För hissning ska lämpliga kabelrep föras genom trumaxelhålen för att lasta och lossa trumman horisontellt. Vid användning av gaffeltruckar ska gaffellängden vara större än trumbredden och korrekt insatt i trumkanten. Kontakt med det yttre lagret avOPGW fiberoptisk kabelär inte tillåtet. Skador på trumman och förpackningen bör undvikas under lagring och transport. Den specifika hanteringsmetoden visas i figuren.
Verifiering och testning av trumtilldelning
FöreOPGW fiberoptisk kabelinstallation bör information såsom trumuppdragskvalifikation verifieras. Varje trumma avfiberoptisk kabelbör installeras i den avsedda sektionen enligt trumtilldelningstabellen, och trumöppningstester bör utföras med en optisk tidsdomänreflektometer (OTDR).
Byggutrustning
Spännare

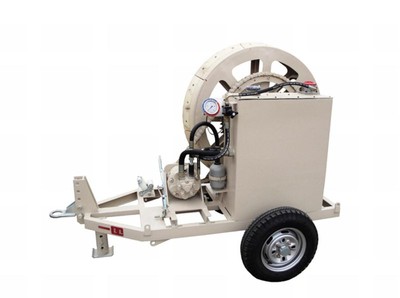

Spännhjulets diameter måste vara större än 70 gånger diametern påOPGW fiberoptisk kabeloch inte mindre än 1200 mm. Kanten på hjulet får inte ha grader eller bucklor. Hjulspåret ska vara täckt med gummi eller annat lämpligt material, och dess dimensioner ska matcha ytterdiametern påOPGW fiberoptisk kabel. En vanlig spännare visas i figuren.
Avdragare
Avdragaren ska ha en spårad draghjulsstruktur och draghastigheten måste vara stabil och variabel. En vanlig avdragare visas i figuren.
Dragrep
För att effektivt skyddafiberoptisk kabel, måste ett dragrep användas under installationsprocessen. DeOPGW fiberoptisk kabeldragrep är en stållina med låg-vridstruktur som förbinder avdragaren och spännaren, som används för att drafiberoptisk kabel. Efter att dragkraften applicerats är vridmomentet litet och det är inte benäget att bilda veck.
Strängremskiva
Stringremskivan är ett konstruktionsverktyg förfiberoptisk kabeldragande. Remskivan ska vara gjord av nylon eller gummimaterial för att skyddafiberoptisk kabel. En vanlig strängremskiva visas i figuren.
Draggrepp och vridbar
Draggreppet förbinder draglinan ochfiberoptisk kabelgenom remskivan som ett specialiserat anslutningsverktyg, som visas i figuren.
Greppet levereras med en anti-böjkontakt och en roterande svivel för att förhindrafiberoptisk kabelfrån vridning under dragningsprocessen, som visas i figurerna.
Följ med-

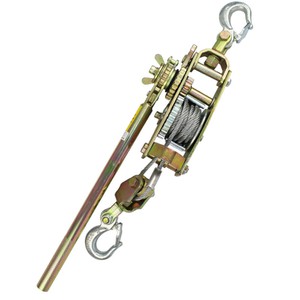

Kom-med används för att justera sänkningen och spänningen påOPGW fiberoptisk kabel. Ett vanligt använt medföljande-visas i figuren.
Konstruktionsförberedelsestadiet
Spänningsplats Layout
Spänningsplatsen bör väljas på en lämplig plats för att säkerställa att ingångs- och utgångshöjdvinkeln är mindre än 25 grader och den horisontella avböjningsvinkeln är mindre än 7 grader. Spännmaskinen bör vara minst 2 gånger tornets höjd från det första tornet. Kabeltrummans stödram bör vara cirka 10 m från spännaren och under -tillgängliga förhållanden måste den också vara större än 5 m. Den övergripande layouten av spännplatsen visas i figur. När platsen är begränsad kan både dragplatsen och spännplatsen ordnas genom att vrida genom vändskivor. Inställningen av vridskivor bör bestämmas enligt specifika förhållanden.
Installation av strängar
För vissa tornpositioner är en enkel remskiva otillräcklig för att bära den vertikala belastningen av ledaren, och dubbla remskivor måste ställas in för att minska belastningen på en enkel remskiva. Detta används vanligtvis för tangenttorn i bergig terräng där de främre och bakre spännvidden är stora och själva tornet är relativt högt, medan positionerna för de främre och bakre tornen är lägre och bär större tryck. När lindningsvinkeln är större än 30 grader måste dubbla remskivor ställas in för att minska böjningsradien förOPGW fiberoptisk kabelpå remskivan och förhindra inre strukturella skador. När du korsar motorvägar, järnvägar och kraftledningar med högre spänning måste dubbla remskivor ställas in vid tornen i båda ändarna av korsningsområdet för att förbättra säkerhetsfaktorn för strängskivan. När du installerar en enkel remskiva, använd en vajerslinga för att ansluta upphängningspunktsbeslaget och häng det vid upphängningspunkten, som visas i figur 1. När du installerar dubbla remskivor, använd två vajerremmar och använd schackel för att hänga upp strängskivan i konstruktionshålet på jordtrådstoppen eller U-bulten, som visas i figur 2. Strängrullarna vid de 2 tornen närmast avdragaren och
spännaren måste anslutas till jordledningar.
