8K-fångst med höga bildhastigheter, IP-baserad produktion och fjärrstyrda (distribuerade) arbetsflöden förändrar vad sändningsnätverk måste leverera. Fler pixlar, högre bildhastigheter och signaler som färdas mellan platsen, den yttre-sändningsanläggningen (OB) och en central produktionsanläggning sätter press på tre saker samtidigt: bandbredd, timingnoggrannhet och slut-till{5}}fördröjning.

Hollow-core fiber (HCF) är en av teknikerna som diskuteras för dessa krävande länkar. Eftersom det styr ljuset mestadels genom luft snarare än genom massivt glas, kan det minska utbredningslatens och minska vissa optiska försämringar jämfört med konventionell fiber. Nedan tittar vi på vad ihålig-kärnfiber är, hur den påverkar latensen, hur den kan jämföras med vanlig enkel-modefiber, var den egentligen passar i sändningsnätverk, vilka gränser som fortfarande gäller och vad som ska kontrolleras innan du anger det.

Vad är ihålig-kärnfiber?

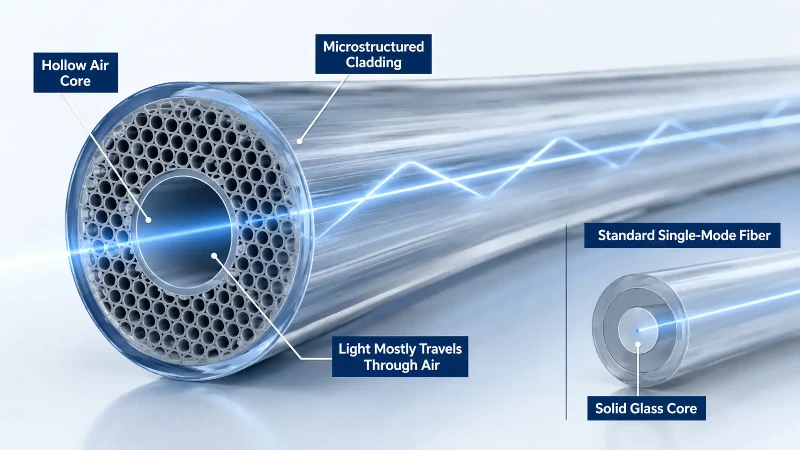

I en konventionell enkel-fiber färdas ljus genom en solid kärna av dopat kiselglas. Ihålig-kärnfiber inverterar den idén: signalen leds genom en ihålig kanal - fylld med luft eller en inert gas - som rinner ner i mitten av fibern, omgiven av en finstrukturerad glasbeklädnad. Tidiga konstruktioner använde en fotonisk-bandgapstruktur; nyare design, såsom kapslade antiresonant nodeless fiber (NANF), har drivit prestandan mycket längre.

Den praktiska konsekvensen är enkel att ange. I standardfiber tillbringar ljus hela sin resa i glas. I hål-fiber tillbringar den det mesta i luft. Den enda skillnaden är det som ger HCF dess distinkta beteende i latens, spridning och olinjäritet. Konceptet har utvecklats under många år inom akademisk och industriell forskning, inklusive banbrytande arbete med låg-förlust ihåliga-kärndesigner vidUniversity of Southampton. För en närmare titt på struktur och funktionsprincip, se vår översikt överihålig-kärnfiberteknik.

Varför 8K Live Broadcast behöver låg-latensfiber

En okomprimerad 8K-signal är en stor mängd data. Vid höga bildhastigheter stiger siffrorna snabbt: okomprimerad 8K med 120 bilder per sekund kan överstiga 80 Gbit/s för en enda feed, och redundant eller multi-flödesproduktion multiplicerar det ytterligare. Även med lätt, visuellt förlustfri komprimering flyttar en modern 8K-produktion med flera-kameror mycket hög sammanlagd bandbredd mellan platsen och produktionsanläggningen.

Latens och timing spelar lika stor roll som råkapacitet. I fjärr- och distribuerad produktion, kameraflöden, returvideo, talkback och kontroll av dataresor mellan lokalen, OB-föreningen, International Broadcast Center (IBC) och centrala gallerier. Operatörer behöver ram-exakt växling, tät multi-kamerasynkronisering och låg tur och retur-fördröjning så att talkback- och returflöden förblir användbara. Mycket av detta körs nu över IP med hjälp avSMPTE ST 2110 standardsvit, som bär video, ljud och kringdata som separata strömmar och beror på exakt nätverkstid (PTP).

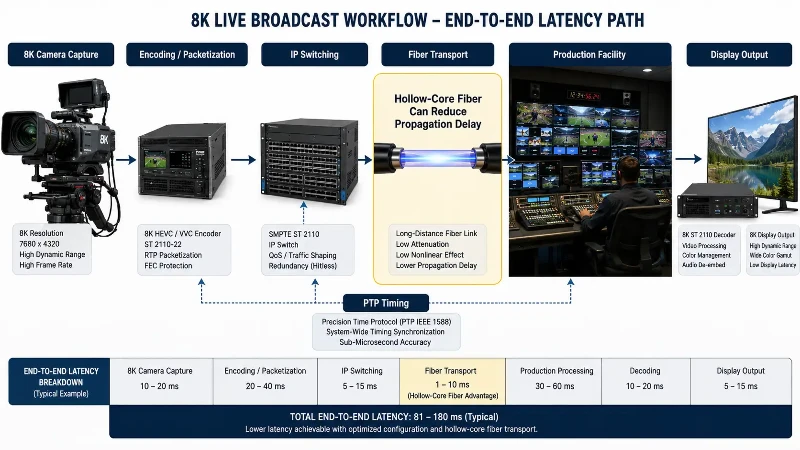

Det är värt att vara tydlig med var latensen kommer ifrån. Glas-till-glasfördröjning är summan av många steg - infångning, kodning och avkodning, paketering, växling, synkronisering, transport över fiber och slutlig visning. Fiberförökning är bara ett av dessa stadier. Ihålig-kärnfiber kan minska transportkomponenten; den kan inte ta bort fördröjningen från kodare, switchar eller skärmar.

Hur ihålig-kärnfiber minskar latens och försämringar

Ljus färdas långsammare i glas än i luft eller vakuum. Vid telekomvåglängder är gruppindexet för kiseldioxid runt 1,47, så en signal i standard enkel-fiber färdas med ungefär två-tredjedelar av ljusets hastighet i vakuum - vilket lägger till nära 4,9 mikrosekunders fördröjning per kilometer. I ihålig-kärnfiber, där ljusfältet mestadels ligger i luft, är det effektiva indexet nära 1 och utbredningsfördröjningen sjunker till ungefär 3,3 till 3,5 mikrosekunder per kilometer.

I runda termer är det i storleksordningen30 % lägre spridningsfördröjning, eller cirka 1,5 mikrosekunder sparade per kilometer kabel. Om det spelar någon roll beror helt på avståndet. Över en lång backhaul-rutt läggs det ihop; över några hundra meter inne i en lokal är det försumbart. Ihålig-kärnfiber tenderar också att synaslägre kromatisk dispersionoch lägre optisk olinjäritet än fast-kärnfiber, eftersom det är mycket mindre interaktion mellan ljuset och glaset.

Det här är riktiga, användbara egenskaper - men de är förbättringar, inte magi. Ihålig-kärnfiber minskar utbredningslatens och vissa optiska försämringar i latenskänsliga-länkar. Det gör detinteleverera "noll latens" eller "noll distorsion", och fördelen är proportionell mot länkens längd och design.

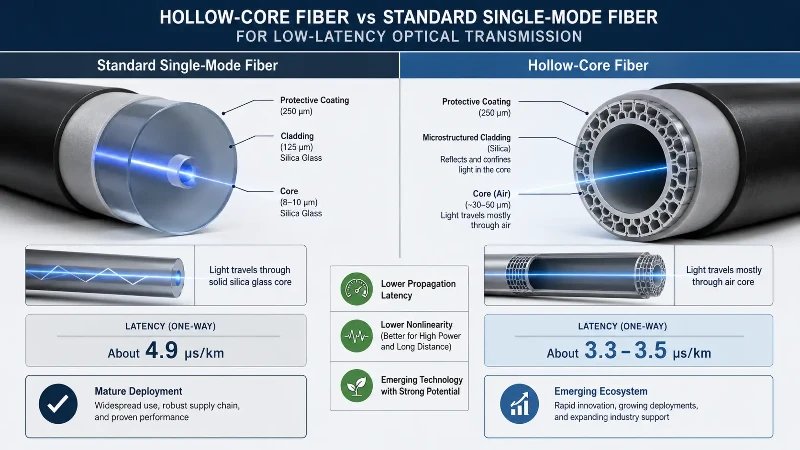

Hollow-Core Fiber vs Standard Single- Mode Fiber

Den ärliga jämförelsen är mellan en mogen, låg-kostnad, universellt tillgänglig teknik och en snabb-förbättrande men fortfarande framväxande.

För de flesta nätverk idag förblir standard enkel-fiber standard, och där lång-räckvidd och låg förlust är prioritet, är G.654.E-fiber med ultra-låg-förlust det beprövade valet. Standard enkelmodsfibrer- definieras avITU-Ti rekommendationer som G.652 och G.654, vilket är en del av varför ekosystemet runt dem - fibrer, skarvar, kontakter, testutrustning - är så väletablerat. Ihålig-kärnfiber förstås bäst som ett komplement till specifika-kritiska fall med latens snarare än en ersättning i grossistledet. Du kan jämföra alternativ i våraenkel-modfiberutbud, inklusiveultra-låg-förlust G.654.E-fiberför långa-länkar.

Där ihålig-kärnfiber skulle kunna passa i broadcast och längre

Eftersom dess främsta fördelar är latens och minskad olinjäritet, är ihålig-kärnfiber mest intressant där dessa egenskaper är genuint värdefulla:

• Fördröjningskänsliga-sändningslänkar, som långa plats-till-IBC-rutter eller fjärr-produktionsbackhaul, där rakningsfördröjning hjälper den övergripande tidsbudgeten.
• Datacentersammankoppling, där låg latens mellan anläggningar har ett direkt operativt värde.
• Finansiella nätverk och handelsnätverk med låg-latens, ett ofta nämnt tidig användningsfall.
• Tids- och frekvensfördelning, där konsekvent, låg fördröjning stöder synkronisering.
• Framtida 5G- och 6G-fronthaul och hög-transportkapacitet, allt eftersom tekniken mognar.

För majoriteten av nuvarande 8K-produktioner uppfyller en väl-standardlänk i enkel-läge - i kombination med ultra-låg-fiberförlust på långa sträckor, en ren IP-arkitektur och stabil PTP-timing - redan kravet. Ihålig-kärnfiber får sin plats i den mindre uppsättningen länkar där latens är den bindande begränsningen eller där framtida kapacitetsutrymme motiverar tidig användning.

Aktuella begränsningar innan storskalig-implementering

Ihålig-kärnfiber avancerar snabbt, men flera praktiska faktorer håller stor-sändningsdistribution selektiv för nu:

• Tillgänglighet och utbud.Kommersiella volymer är begränsade jämfört med standardfiber.
• Kosta.HCF bär för närvarande ett prispåslag.
• Skarvning och koppling.Att sammanfoga ihålig-fiber och avsluta den på ett tillförlitligt sätt kräver specialiserade tekniker och verktyg.
• Interoperabilitet.De flesta befintliga anläggningar är fast-single-mode; blanda fibertyper ger design och skarvningskomplexitet.
• Mekanisk och miljömässig prestanda.Böjbeteende, robusthet och långsiktig-tillförlitlighet under fältförhållanden behöver valideras för varje design.
• Förlustkonsistens över längden.Att uppnå låg, enhetlig dämpning över långa produktionslängder håller fortfarande på att mogna.
• Meritlista och standardisering.Det finns begränsad lång-beprövad-historik i livesändningar jämfört med etablerade fibertyper.

Inget av dessa är skäl att avfärda tekniken - de är skäl att granska den noggrant och att ställa specifika frågor till leverantörer.

FAQ

Ger ihålig-kärnfiber verkligen noll latens?

Nej. Det minskar utbredningslatensen - i storleksordningen 30 %, eller cirka 1,5 mikrosekunder per kilometer, jämfört med standardfiber för enkel-läge. Det eliminerar inte latens. Total fördröjning av glas-till-glas beror också på kodning, växling, synkronisering och visning, vilken ihålig-kärnfiber som inte ändras.

Finns ihålig-kärnfiber tillgänglig för kommersiella sändningsprojekt idag?

Det är en ny teknik. Tillgängligheten är begränsad och det stödjande ekosystemet (skarvning, kopplingar, testutrustning) håller fortfarande på att utvecklas, så standardfiber för enkel-läge förblir standard för de flesta implementeringar.

Hur mycket latens kan ihålig-kärnfiber faktiskt spara?

Ungefär 1,5 mikrosekunder per kilometer, cirka 30 % mindre utbredningsfördröjning än standardfiber. Fördelen skalar med avstånd, så den är betydande på långa rutter och försumbar över korta-lopp på arenan.

Kan ihålig-kärnfiber ersätta mitt befintliga enkellägesnätverk-?

Inte som ett besök-. Skillnader i skarvning, koppling, kostnad och mognad innebär att den vanligtvis introduceras för specifika fördröjnings-kritiska länkar snarare än som en grossistersättning för en installerad enkel-lägesanläggning.

Vilken fiber använder de flesta 8K-sändningsnät idag?

Standard enkel-modfiber -, typiskt G.652.D, med ultra-låg-förlust G.654.E på långa spann - som bär IP-baserad produktion över SMPTE ST 2110.

Nyckel takeaways

Ihålig-kärnfiber är en genuint lovande teknik för de mest latenskänsliga-länkarna i moderna sändningsnätverk. Genom att leda ljus genom luften kan den minska utbredningsfördröjningen med cirka 30 % och minska spridning och olinjäritet. Det är meningsfulla fördelar jämfört med långa -kritiska rutter med latens - men de är förbättringar, inte ett steg till "noll latens", och storskalig-sändningsdistribution är fortfarande begränsad av kostnad, tillgänglighet och ekosystemmognad. För de flesta 8K-produktioner förblir väl-single{11}}länkar det praktiska valet; ihålig-kärnfiber är värt att utvärdera där latens är bindningsbegränsningen. Som alltid kommer rätt beslut från att jämföra specifikationer, testrapporter och totalkostnad - och från att arbeta med en leverantör som kan ge råd om fiberval och, där det behövs, bygga efter dina krav.
