En FTTH drop-kabel bildar den slutliga fysiska förbindelsen mellan en fiberdistributionspunkt och den optiska nätverksterminalen i ett hem, kontor eller annan kundplats. Även om denna sektion vanligtvis är kortare än matar- eller distributionskabeln, passerar den ofta genom de mest krävande delarna av sträckan: smala ledningar, täta vägghörn, byggnadsingångar, luftspann, avslutningslådor och färdiga interiörer.

Rätt kabel måste matcha sträckan, böjningsförhållanden, dragbelastning, brandsäkerhetskrav,-brandsäkerhet, väderexponering och avslutningsmetod. En dålig matchning kan öka installationstiden, öka optisk förlust och skapa underhållsarbete som kan undvikas. Den här guiden förklarar hur du väljer, installerar, testar och specificerarFTTH droppkabelprodukterför inomhus-, utomhus-, luft- och kanalapplikationer.

Vad är en FTTH-dropkabel?

En FTTH drop-kabel är en kompakt fiberoptisk kabel som används i den sista delen av ett accessnätverk. Den ansluter normalt en fiberdistributionsbox, kopplingsdosa eller förslutning till kundlokalen, optiskt uttag eller ONT.

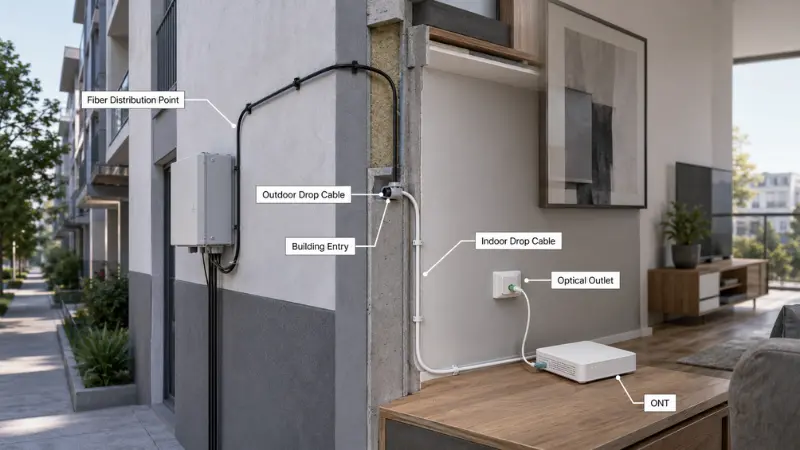

En typisk rutt kan inkludera:

• inomhusledningar och väggvägar;
• bygga korridorer och stigarövergångar;
• stolpe-till-byggande av antenner;
• underjordiska kanaler eller nedgrävda tillträdessektioner;
• utomhus-till-ingångspunkter inomhus;
• distributionslådor, skarvbrickor och optiska uttag.

Dropkabel väljs inte bara efter fiberantal eller pris. Dess tvärsnitt, hållfasthet, mantelmaterial, fibertyp och avslutningsmetod påverkar alla installationen och-prestandan på lång sikt.

Hur fungerar en fiberoptisk droppkabel?

Den optiska fibern bär ljus genom en glaskärna omgiven av beklädnad. Skyddsbeläggningar, buffertar, hållfasthetselement och en yttre mantel skyddar fibern från böjning, dragning, nötning, fukt och miljöexponering.

FTTH Drop Cable vs Cat6-kabel, distributionsfiber och trådlös åtkomst

Dessa teknologier fyller olika funktioner. I en fiber-till-hemnätverket är droppkabel normalt det mest praktiska mediet för den slutliga optiska anslutningen eftersom den kombinerar en kompakt struktur med stabil optisk överföring.

Hur man väljer rätt FTTH-fallkabel

1. Välj Optisk fiber

Böj-okänslig enkel-fiber används vanligtvis i FTTH-rutter eftersom abonnentkablar ofta passerar genom små ledningar, vägghörn och kompakta termineringsboxar. De formella egenskaperna hos böj-okänslig fiber omfattas avITU-T-rekommendation G.657, medan konventionella enkel-fiberegenskaper omfattas avITU-T-rekommendation G.652.

G.657A2 är inte automatiskt det bästa valet för varje projekt, och G.652D bör inte avvisas utan att granska rutten. Jämför böjradie, driftvåglängd, kompatibilitet, kabeldesign och kostnad. För standardrutter med kontrollerade kurvor, aG.652D enkel-fiberlösning kan fortfarande vara lämplig.

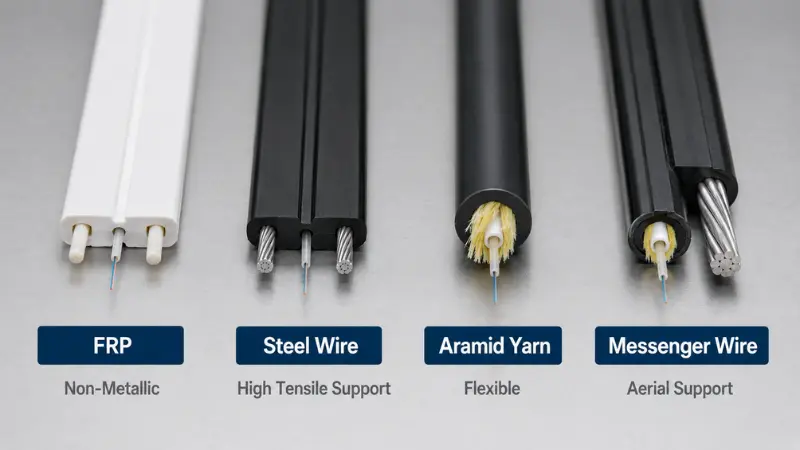

2. Välj Styrka medlem

FRP kan reducera ledande banor i en kabel, men det ersätter inte ett komplett blixtskydd- eller jordning. För flygkonstruktion, utvärdera hela rutten, hårdvara, närliggande kraftinfrastruktur och lokala kodkrav.

3. Välj Platt, Runt eller Självstödjande-konstruktion

• Butterfly eller flat drop-kabelplacerar fibern i mitten med styrka på båda sidor. Den är kompakt, lätt att skala och används ofta för inomhusväggar eller korridorvägar. Riktningsböjning och vridning måste kontrolleras.
• Rund droppkabelger mer balanserad hantering i sträckor med flera riktningsändringar. Det kan vara lättare att dra genom ledningar och är användbart för övergångsvägar inomhus-utomhus. Granska det tillgängligarund kabel för inomhus-utomhusdesignar när en cirkulär kabelprofil är att föredra.
• Självbärande-dropkabelinkluderar en budbärare eller förstärkt struktur för korta luftspann. Kabeln måste väljas efter nominell dragbelastning, spännvidd, häng, vindexponering, installationsutrustning och temperaturområde. Asjälvbärande-fjärilsledning-i kabelär ett alternativ för stolpe-till-att bygga tillträdesvägar.
• Kanal droppkabelär konstruerad för att dra genom skyddade underjordiska eller byggnadskanaler. Krav på dragkraft, friktion, vattenexponering och vägdetektering bör beaktas. Om en platt struktur är lämplig, granska aduct drop fjärilskabel.

4. Välj Tätt-buffrat eller löst-Tubskydd

5. Välj mantelmaterial

Lita inte bara på materialnamnet. Bekräfta flamklassificering, UV-beständighet, temperaturområde, väggtjocklek och överensstämmelsedokument i kabeldatabladet. För bredare åtkomstalternativ inomhus, jämförinomhus FTTx fiberoptisk kabelräckvidd.

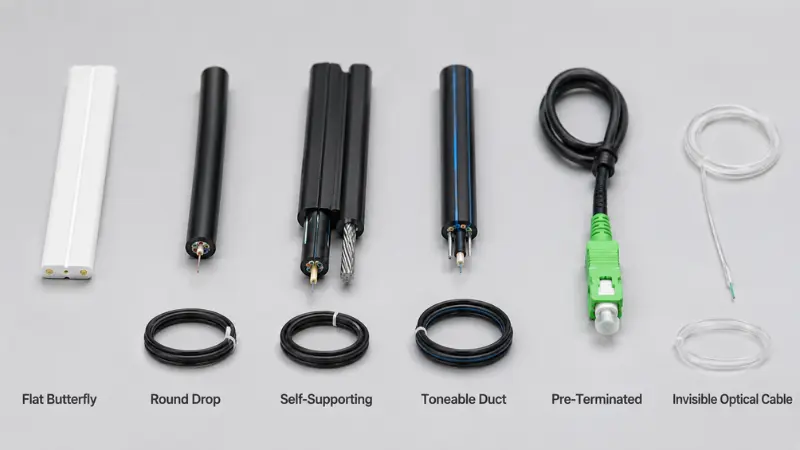

Vanliga FTTH-fallkabeltyper

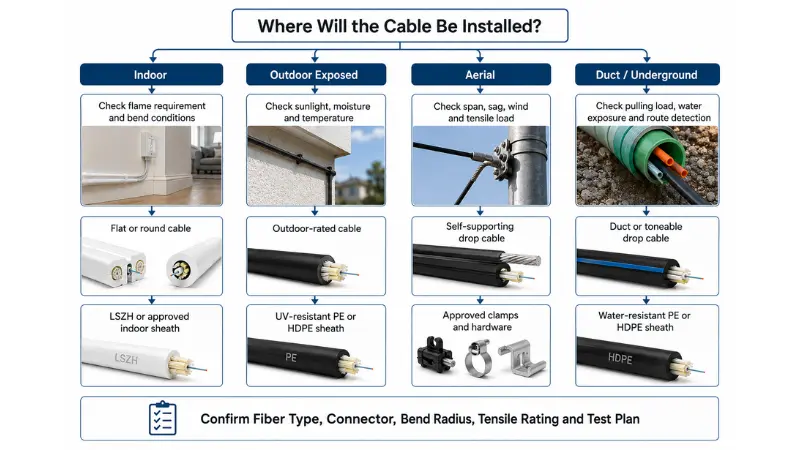

FTTH Drop Cable Val Flöde

Steg 1: Definiera rutten

Endast inomhus:prioritera böjprestanda, flamkrav och enkel routing.

Utomhus exponerad:välj ett väder- och UV-beständigt hölje.

Antenn:använd en klassad självbärande struktur och verifiera den fullständiga antenndesignen. Se denantenn fiberoptisk kabelkategori för relaterade utomhuskonstruktioner.

• Kanal eller underjordisk:granska draglast, vattenexponering, krossmotstånd och rutt{0}}detektionsbehov.

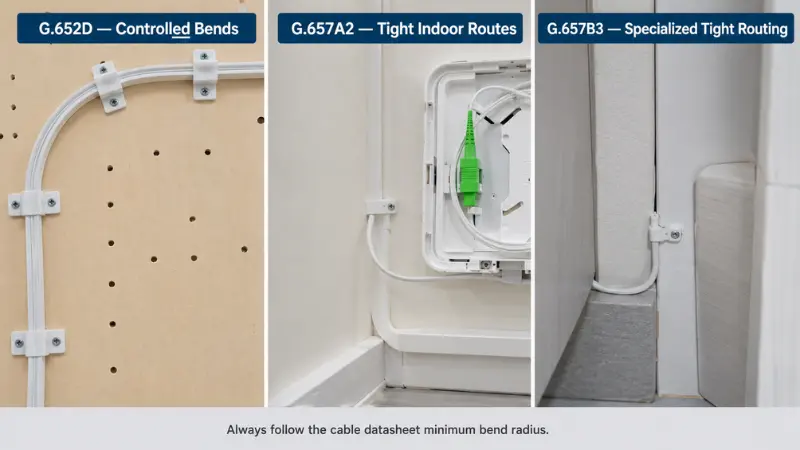

• Steg 2: Kontrollera böjningsförhållandena

• Kontrollerade böjar: G.652D, G.657A1 eller G.657A2 kan vara lämpliga beroende på kabel.
• Täta inomhushörn: G.657A2 är ofta ett säkrare alternativ.
• Mycket snäv eller{0}}låg sikt: överväg en kompatibel G.657B3-design.

• Steg 3: Kontrollera mekaniska krav

• Kort inomhusdrag: standard platt eller rund kabel.
• Lång ledningsdragning: rund eller förstärkt konstruktion med en verifierad dragstyrka.
• Spännvidd: självbärande-kabel med godkända klämmor och spänngränser.
• Elektrisk känslighet: överväg en helt icke-metallisk struktur.

• Steg 4: Välj uppsägningsmetod

• Fusionsskarvning för permanenta standardiserade länkar.
• Mekanisk skarvning för utvalda reparationer eller projekt utan fusionsutrustning.
• Fabriksanslutningar för snabbare driftsättning. Aför-ansluten droppkabelkan minska fältavslutningsarbetet när kabellängder planeras korrekt.

• Steg 5: Definiera acceptanskrav

• kontakttyp och polering;
• maximal länkförlust eller projektoptisk budget;
• erforderlig testvåglängd;
• OLTS, OTDR eller visuell inspektionskrav;
• ruta, skarva och testa-dokumentation.

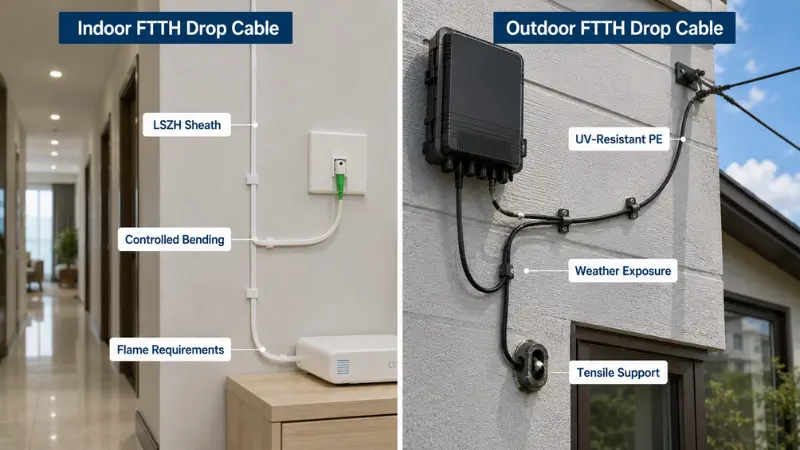

Inomhus vs utomhus FTTH Drop Cable

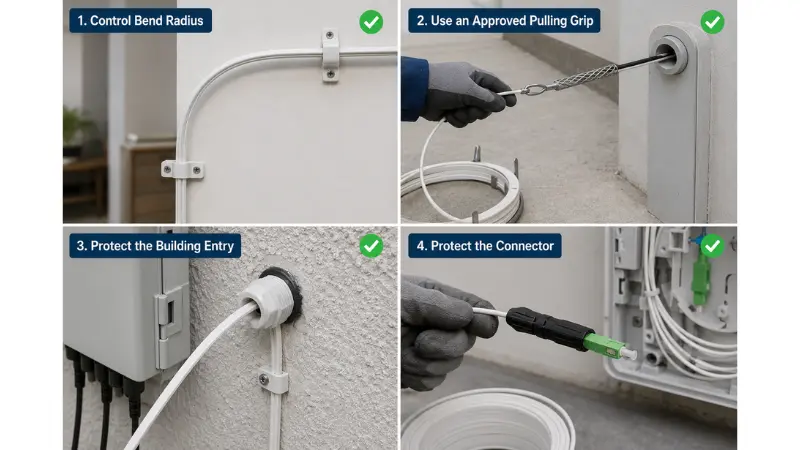

Installationsguide för FTTH Drop Cable

1. Undersök rutten

Innan du drar kabeln, bekräfta ingångspunkten, sträckans längd, ledningsstorlek, vändpunkter, vägggenomföringar, distributions-boxens position, ström-kabelseparering, kompressionsrisker och platsen för slak. En tydlig vägplan minskar onödiga kopplingar och mekanisk påfrestning.

2. Verifiera kabeln och verktygen

Kontrollera kabelmodell, fiberantal, fibertyp, kontaktpolering, mantelmaterial och nominell dragbelastning före installation. Förbered rätt draggrepp, kabelsmörjmedel där det är tillåtet, skalningsverktyg, rengöringsverktyg, skarvutrustning och testinstrument. För en bredare installationsöversikt, se guiden påhur man installerar fiberoptikkabel.

3. Styr böjningsradie

Följ kabeldatabladet för minsta dynamiska böjradie under installation och minsta statisk böjradie efter installation. Tvinga inte kabeln runt skarpa hörn, häft inte igenom manteln, krossa den under möbler eller förvara överflödig längd i täta slumpmässiga spolar.

4. Kontrollera dragkraft och vridning

Dra igenom den avsedda hållfastheten eller det godkända draggreppet. Undvik plötsliga ryck, sidoväggtryck och kabelvridning. Överskrid inte den nominella installationsdragbelastningen. Lämna den organiserade servicen slapp utan att skapa en spole med liten-diameter.

5. Skydda hem-Entry and Box Transitions

• Använd hylsor eller bussningar vid vägggenomföringar.
• Säkra kabeln eller förstärkningselementet, inte den blotta fibern.
• Ge avlastning innan fibern kommer in i ett tråg eller anslutningsområde.
• Håll krökningen kontrollerad vid ingångarna.
• Täta utomhuslådor enligt deras klassificerade skyddsnivå.
• Märk båda ändarna och registrera rutten.

6. Skydda för-terminerade anslutningar

Använd ett dragögla eller skyddshylsa som är godkänd för monteringen. Dra aldrig direkt i anslutningsstommen. Förvara överskottslängden i en skyddad kapsling med kontrollerad böjradie. För anslutna abonnentenheter, jämför de tillgängligaFTTH drop-kabel patchkablar.

Skarvnings- och kopplingsalternativ

Fusion Splicing

Fusionsskarvning används vanligtvis för permanenta länkar när kalibrerad utrustning och utbildade tekniker finns tillgängliga. Det kan ge stabil optisk prestanda, men resultatet beror på klyvkvalitet, renhet, skarvskydd och verktygsskick.

Mekanisk skarvning

Mekanisk skarvning kan vara praktiskt för utvalda reparationer eller små projekt utan fusionsskarv. Prestandan beror på fiberförberedelse, anpassning, index-matchande material och miljöförhållanden. Metoden bör utvärderas mot projektets tillförlitlighets- och acceptanskrav.

Fabriks-För-avslutad kabel

Fabriksavslutning minskar fältanslutningsarbetet och kan förbättra konsekvensen. Det är särskilt användbart för standardiserade längder och snabb reparation. Installatören måste fortfarande skydda kontakten under dragning, inspektera ändytan och hantera eventuell överskottskabel korrekt.

Hur man kontrollerar optisk förlust

Insättningsförlust

Insättningsförlust är den optiska strömförlusten genom kabellänken, kontakter och skarvar. Vanliga orsaker till överdriven förlust inkluderar:

• smutsiga anslutningsytor;
• dåliga klyftor eller skarvar;
• snäva böjar eller komprimerad kabel;
• skadad fiber eller hylsor;
• fel anslutningskoppling;
• för många anslutningspunkter.

Använd inte ett universellt godkänt/underkänt nummer utan sammanhang. Den acceptabla förlusten beror på nätverkets optiska budget, våglängd, antal anslutningar, antal skarvar, kabellängd, utrustningsmarginal och operatörsspecifikation.

Avkastningsförlust och reflektion

Returförlust beskriver reflekterad optisk effekt i länken. Högre avkastnings-förlustvärden indikerar generellt lägre reflektion. Ändens-ansiktspolering, kontaktens renhet, skador på hylsan och kopplingsfel kan alla påverka reflektionsprestandan.

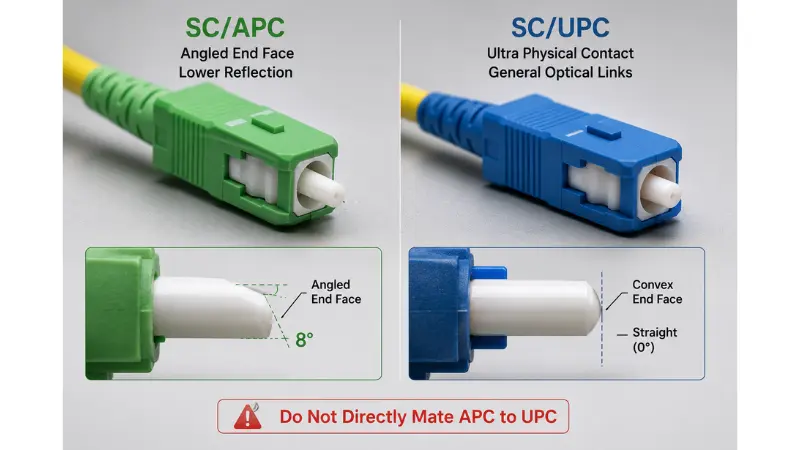

APC vs UPC

Färgkonventioner är vanliga men bör inte vara den enda identifieringsmetoden. Bekräfta kontaktens märkning och specifikation. APC- och UPC-anslutningar bör inte kopplas ihop direkt i en produktionslänk eftersom ändytans geometrier inte matchar-, vilket kan öka insättningsförluster och reflektion.

Inspektion och rengöring av kontaktdon

Inspektera och rengör kontakterna innan de kopplas ihop. Håll dammskydd på oanvända portar, undvik att röra hylsan i ändar och byt ut skadade kontakter. Följ godkända inspektions- och rengöringsprocedurer istället för att upprepade gånger torka av en okänd förorening. Se den detaljerade guiden pårengör fiberoptiska kontakter på ett säkert sätt.

OTDR och OLTS acceptanstestning

Testning bör definieras före installation så att entreprenören vet vilka instrument, referensmetoder, våglängder och registreringar som krävs. Fiberoptikföreningensonline fiberoptik referensguidetillhandahåller bredare utbildningsmaterial om installation, insättnings-förlusttestning och OTDR-användning.

• En praktisk acceptanspost bör innehålla:
• kabelväg och installerad längd;
• fibertyp och kabelmodell;
• kontakttyp och polering;
• skarv- och anslutningsplatser;
• testvåglängd och referensmetod;
• uppmätt insättningsförlust;
• OTDR-spår vid behov;
• instrumentidentifiering, installatör och testdatum.
• Se över projekt-nivå och dokumentationsalternativfiberoptisk kabeltestningresurser.

Vanliga FTTH-fallkabelfel och felsökning

Börja med synliga kontroller med låg-risk innan du byter ut hela kabeln. Kontaminering av anslutningar, täta lagringsslingor och dålig avlastning är vanliga orsaker till problem med abonnentlänkar-.

Fullständig-livscykelchecklista

Designstadiet

• Definiera inomhus-, utomhus-, antenn- eller kanalsträckningssektioner.
• Ange fibertyp, kontaktpolering och nätverksoptisk budget.
• Bekräfta krav på böjning, draghållfasthet, krossning, brand, UV och väder.
• Planera serviceslack, lådplaceringar och acceptanstestning.

Upphandlingsstadiet

• Ange kabelstruktur, fiberantal och fiberstandard.
• Ange hållfasthetselement, mantelmaterial och kopplingstyp.
• Begär kabeldatabladet, testrapporten och nödvändiga överensstämmelsedokument.
• Bekräfta längdtolerans, förpackning och kontaktskydd.

Installationsstadiet

• Verifiera modellen innan du drar.
• Styr böjradie, draglast och vridning.
• Skydda kontakter och ge avlastning.
• Märk båda ändarna och dokumentera rutten.

Acceptansstadiet

• Inspektera utförande och kontaktens skick.
• Mät slut-till-förlust med den angivna metoden.
• Använd OTDR när händelseposter eller fellokalisering krävs.
• Lagra testresultat med den-byggda dokumentationen.

Drift- och underhållsstadium

• Upprätthålla rengörings- och inspektionsprocedurer.
• Förhindra obehörig omdirigering eller snäv rekyl.
• Inspektera utsatta utomhus- och luftsektioner med jämna mellanrum.
• Förvara lämpliga reservdelar för vanliga reparationslängder.

B2B-upphandlingsspecifikationsmall

För icke-standardiserade strukturer, längder, höljen, utskrifter eller kopplingskonfigurationer, skicka in den fullständiga rutten och prestandakraven genomanpassad fiberoptisk kabeltjänst istället för att endast ange ett generiskt produktnamn.

Vanliga frågor

Slutsats

FTTH fallkabel bör väljas som en del av hela sträckan snarare än som en isolerad komponent. Fibertyp, kabelstruktur, hållfasthet, mantel, kontaktpolering, installationsmetod och testplan påverkar alla abonnentanslutningens tillförlitlighet.

För inomhusrutter, prioritera böjkontroll, godkänd flamprestanda, ren avslutning och organiserad slackförvaring. För utomhus- och flygvägar, verifiera UV-beständighet, väderskydd, dragstyrka, hårdvara och elektriska förhållanden. För snabb implementering kan en korrekt specificerad för-avslutad sammansättning minska fältarbetet utan att ta bort behovet av inspektion och testning.

En tydlig specifikation, kontrollerad installation och dokumenterat acceptanstest kommer att göra mer för att minska livscykelkostnaden än att välja en kabel enbart utifrån enhetspris.
