De flesta nedgrävda fibrer går på platt,-lågtrafikerad mark0,8 m (cirka 24 tum)djup, men det finns inget enda universellt tal. Djupet styrs av jordtyp, ytaktivitet, frostförhållanden, trafikbelastning och lokal kod. Som en grov arbetsguide, planera för ungefär0,8 m i normal tomgångsmark, 1,0 m eller mer under jordbruksmark, 1,0–1,2 m med ledning under vägar och uppfarter, ochminst 0,3 m under den lokala frostgränseni kalla områden. Resten av den här guiden bryter ner varje scenario, förklarar skillnaden mellan minsta och rekommenderade djup och täcker skyddsstegen som är lika viktiga som själva djupet.

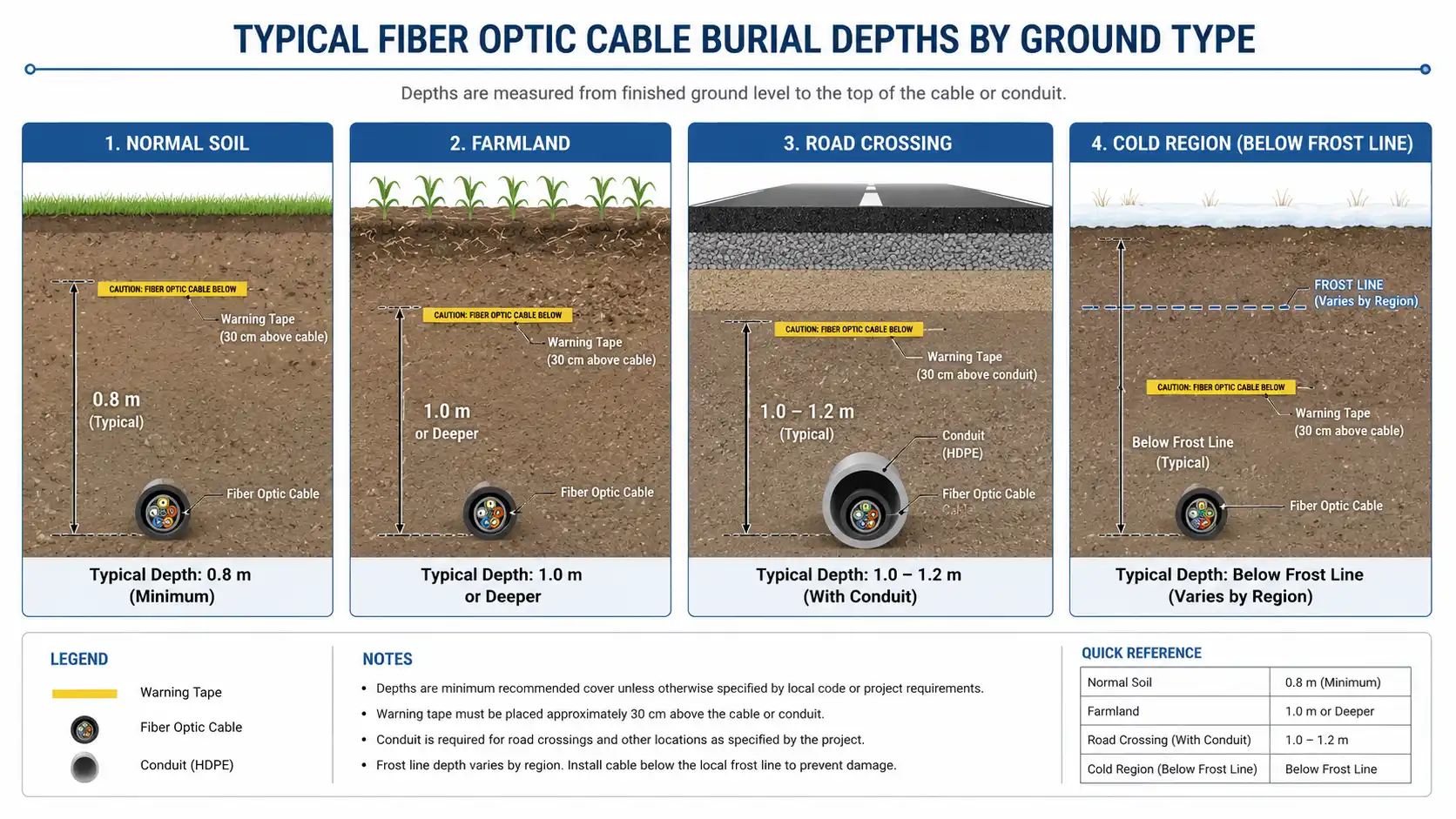

Sammanfattningstabell för begravningsdjup

Varför begravningsdjup är viktigt

Syftet med ett korrekt valt djup är enkelt: håll kabeln fri från mekaniska skador, frosthöjningar, jordbruksverksamhet, konstruktionsstörningar och yterosion. Optisk fiber är inte mer "ömtålig" än strömkabel i alla avseenden, men glaset är mer känsligt för böjning, krossning och mikroböjförluster, och en trasig fiberkärna innebär vanligtvis permanent signalförlust och en skarvningsbaserad-reparation snarare än en snabb korrigering. Djupet är därför ett designbeslut, inte bara en dikedetalj-och det är grunden för en pålitligunderjordisk fiberoptisk kabelrutt.

Att gå för grunt inbjuder till upprepade skador och avbrott; att gå djupare än vad som behövs slösar arbete, material och budget. Målet är rätt djup för förhållandena, uppbackad av ordentlig strö och markering.

Hur djupt ska fiberoptisk kabel begravas i normal jord?

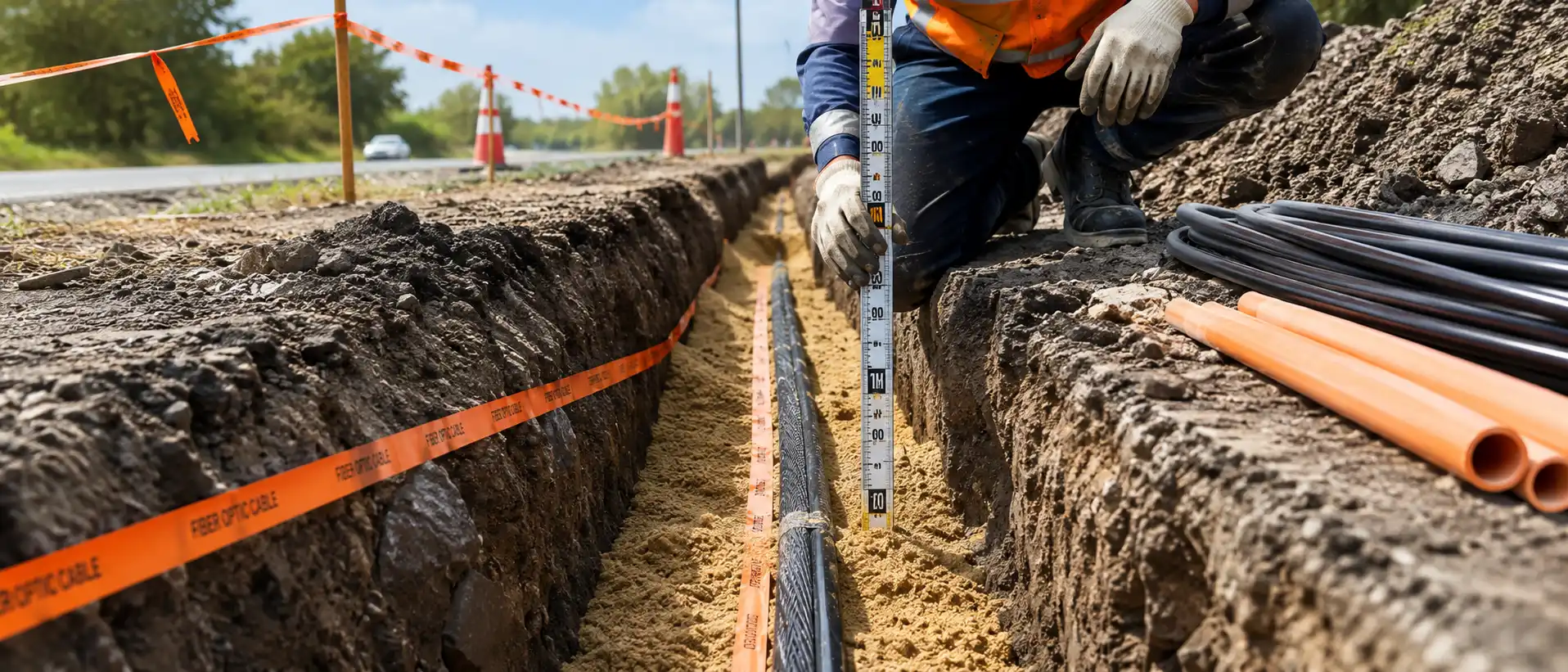

För vanlig och hård jord som bara ser gångtrafik, ett gravdjup på ca0.8 mär en vanlig, säker standard. I förorts-, landsbygds- och bostadsområden som endast används för fotgängare- tillåter vissa koder ungefär0.7 m, men 0,8 m förblir det säkrare arbetsmålet eftersom det ger mer marginal mot framtida landskapsplanering eller oavsiktlig grävning. I amerikansk praxis är det allmänt citerade minimum för direkt begravning runt24 tum (0,6 m), med lokala regler och 811-processen som har företräde.

Begravningsdjup för jordbruksmark och odlad mark

Jordbruksmark, risfält och odlad mark kräver djupare placering-vanligtvis1,0 m eller mer. Plöjning, jordbearbetning, bevattningsarbete och maskiner stör rutinmässigt de översta 0,6–0,8 m av jorden, så en grund kabel är mycket mer sannolikt att träffas under plantering eller skörd. I jordbrukskorridorer är det vanligt att kombinera extra djup med en robust ellerdirekt nedgrävning fiberoptisk kabelså att jackan och rustningen kan absorbera markrörelser och tillfällig kontakt.

Begravningsdjup för fiberoptisk kabel under vägar och uppfarter

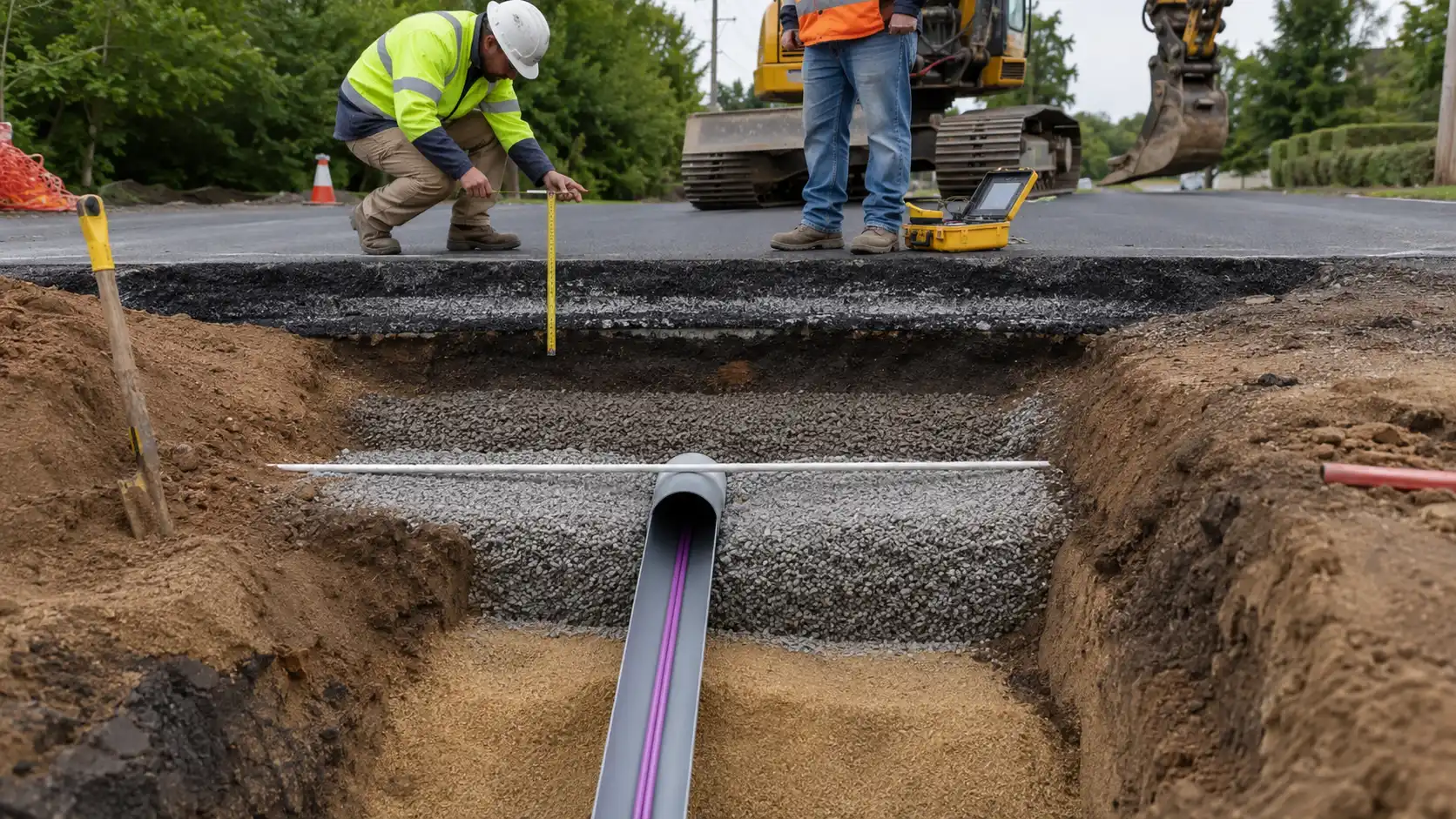

Korsningar under vägar, motorvägar, körfält för fordon på landsbygden, uppfarter och järnvägar är bland de högsta-riskpunkterna på någon rutt. Här, planera för1.0–1.2 mav locket och installera kabeln inuti skyddsröret istället för direkt-nedgrävt. Hjullaster, vägrullning och framtida ytbeläggnings- eller reparationsarbeten är vanliga orsaker till plötsliga avbrott vid korsningar, så enkanal fiberoptisk kabeli HDPE- eller PVC-rör är standardmetoden. Conduit låter dig också dra ersättningsfibrer eller ytterligare fibrer senare utan att-gräva om korsningen.

Hur frostlinjen påverkar gravdjupet i kalla områden

I kalla klimat har frostgränsen mer betydelse än ett fast antal. En allmänt använd regel är att lägga kabelnminst 0,3 m under den lokala frostgränsenså att tjällyft och tinsättning inte sträcker eller belastar fibern. I svåra-kalla zoner kan detta öka totalt djup1.5–2.0 m, beroende på lokala tjäldjup-data och kommunkod. Eftersom tjälpenetrationen varierar kraftigt beroende på region, designa alltid mot uppmätta lokala tjäldata snarare än ett enda antaget värde.

Begravningsdjup i stenig, grus och sandig jord

Löst, stenig, grusig eller sandig mark belastar kabelmanteln extra mycket och ökar risken för punktering, så djupet bör i allmänhet stanna i0.8–1.0 mintervall även där ytan ser låg-risk ut. Under dessa förhållanden är det viktigt med en ordentlig sand eller fin-jordbädd, och enlös fiberoptisk kabeleller en pansarkonstruktion är ofta att föredra för dess tolerans mot markrörelser och mekaniska påfrestningar.

Minsta djup vs rekommenderat djup

Söktermer frågar ofta efter "minsta djup", men på riktiga projekt hjälper det att skilja två idéer åt.Minsta djupär kodgolvet-det lägsta täckningen en standardtillstånd för ett givet scenario.Rekommenderat djupär designmålet som ingenjörer faktiskt bygger till, vilket ger marginal för framtida ytaktivitet, ytbeläggning eller landskapsarkitektur. Att bygga endast till ett minimum lämnar lite utrymme för misstag, vilket är anledningen till att de flesta konstruktioner sitter ovanför golvet för den relevanta miljön.

Direkt begravning vs installation av ledning (kanal).

Det finns två huvudsakliga sätt att placera fiber under jord, och djup samverkar med båda:

• Direkt begravning– en robust, vanligtvis pansarkabel läggs rakt ner i diket. Det sparar ledningskostnader och fungerar bra på öppen mark, jordbruksmark och långa sträckor på landsbygden där framtida åter-utdrag är osannolikt.
• Installation av rör/kanal– kabeln dras genom HDPE- eller PVC-rör (eller en kanalbank vid korsningar). Det lägger till mekaniskt skydd, isolerar kabeln från jord och fukt och gör framtida underhåll och uppgraderingar mycket enklare.

Ett vanligt mönster är direkt nedgrävning längs vägen med kanalsektioner under vägar, uppfarter och andra hinder. För en mer utförlig genomgång av grävning, bäddning och dragning, se vår guide påhur fiberoptisk kabel installeras under jord.

Djupet är inte tillräckligt: ​​Skyddsåtgärder som förhindrar fel

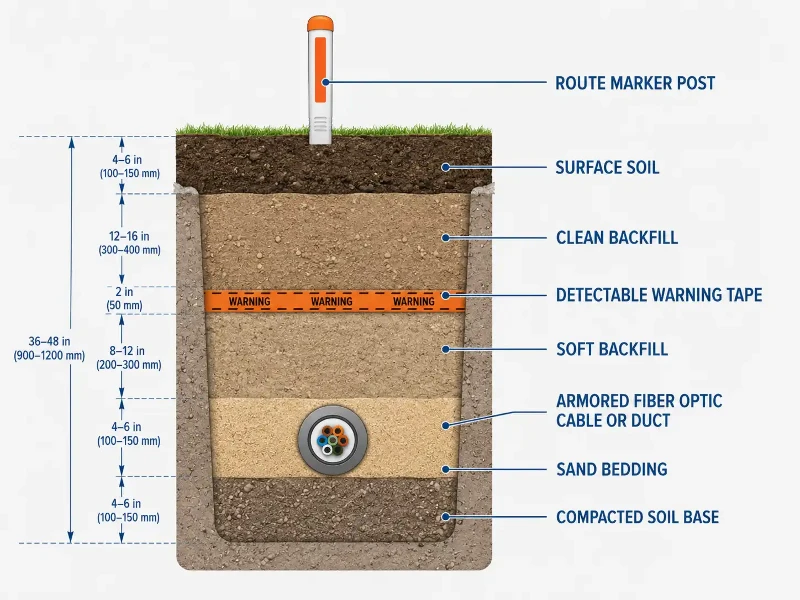

På riktiga arbetsplatser är djup bara en del av historien. Kombinationen av dikedjup, återfyllningskvalitet och tydlig markering är det som faktiskt skyddar fibern-ett grunt dike med ren återfyllning och bra markörer är ofta säkrare än ett djupt dike fullt med spillror och utan varningstejp. Standardskydd inkluderar:

• Sandbädd:lägg cirka 10–15 cm fin sand eller mjuk jord i dikets botten (och över kabeln) så att vassa stenar inte kan punktera manteln vid återfyllning.
• Varningstejp:Placera detekterbar varningstejp ovanför kabeln, vanligtvis cirka 20–40 cm under ytan, så att framtida grävmaskiner kan se linjen innan deras verktyg når den.
• Ruttmarkörer:installera markörstolpar vid svängar, leder och vägkorsningar och föra exakta-anteckningar över djupförändringar och skarvplatser.
• Ren återfyllning:undvik återfyllning direkt mot kabeln med stenar eller byggskräp.

Att välja rätt underjordisk kabel

Djupet skyddar rutten; kabelkonstruktionen skyddar fibern. Anpassa kabeln till miljön:

• Armerad kabelför direkt begravning, jordbruksmark och stenig mark, där ett stål-tejp eller stål-trådsskikt motstår krossning och markrörelse. Se hur du väljer rätt konstruktion i vår översikt överalternativ för armerad fiberoptisk kabel.
• Anti-gnagarkabeldär gnagande djur är en känd risk; enfiberoptisk kabel mot-gnagarelägger till en härdad barriär som enkla jackor inte ger.
• Kanalkabelför ledning och tvärsnitt, optimerad för genomdragning av rör.
• Lös rörkabelför fuktbeständighet och temperaturstabilitet vid långa löpturer utomhus.

Standarder och efterlevnad av lokala koder

Utforma alltid efter de gällande lokala telekom-, väg-, kommunala och allmännyttiga koderna först-det finns inget verkligt universellt "en-storlek-passar-alla" djup. I Kina är den nuvarande referensenYD/T 5102-2024(Tekniska specifikationer för telekommunikationslinjeteknik), som trädde i kraft den 1 april 2025 och ersatte de äldre YD 5102-2010 och YD 5121-2010; dess status och omfattning anges pånationella standardregistret. GB 51171-2016är motsvarande acceptanskod (验收规范), som används för att verifiera färdig linjekonstruktion snarare än som en fristående designmanual.

För internationell ingenjörspraktik,Fiber Optic Associations externa-anläggningskonstruktionsreferensär en användbar utbildningskälla om underjordiska metoder, och i USA bör du alltid begära en gratis lokalisering av verktyg via811 innan du gräverså befintliga linjer markeras innan schaktningen påbörjas.

Vanliga misstag vid installation av underjordisk fiber

• Använder inomhus eller icke-armerad kabel för direkt nedgrävning.
• Hoppa över sandbädd i stenig eller stenig jord.
• Utelämnande av varningstejp eller färdvägsmarkörer, vilket ökar risken för oavsiktliga skärskador på grävmaskinen.
• Att köra en väg eller uppfartskorsning utan ledning.
• Ignorerar lokal frostlinjedata- i kalla områden.
• Bygga till minsta möjliga djup utan marginal för framtida ytarbete.

Fältingenjörens anteckning

När det gäller jordbruksarbeten är den vanligaste undvikande skärningen vi ser en jordbruksmark som är placerad på "normalt-markdjup på cirka 0,8 m: den rensar gångtrafik men ligger precis i den zon som djupplöjning stör, så det extra steget ner till 1,0 m eller mer betalar sig själv den första skördesäsongen. På samma sätt inträffar felen vid vägkorsningar sällan dag ett-de dyker upp år senare under återbeläggning, vilket är exakt varför röret och det extra täckningsdjupet är värt kostnaden-.

FAQ

Kan fiberoptisk kabel grävas ner direkt i marken?

Ja, när du använder en kabel klassad för direkt nedgrävning-vanligtvis en pansarkonstruktion med ett-stålband eller stål-trådlager och vatten-blockering. Standardkabel inomhus eller icke-bepansrad kabel bör inte-grävas ner direkt, eftersom dess mantel inte är designad för marktryck, fukt och gnagare.

Hur djupt ska fiberoptisk kabel grävas ner under en uppfart?

Behandla en uppfart som en lätt vägkorsning: sikta på ungefär 1,0–1,2 m (cirka 30–48 tum i amerikansk praxis) och dra kabeln inuti röret så att hjulbelastningar och framtida återbeläggning inte skadar den.

Behöver direkt nedgrävningsfiber ledning?

Inte överallt. En ordentlig bepansrad direkt-gravkabel kan gå rakt in i öppna-markgravar utan ledning. Conduit rekommenderas vid korsningar och där du vill ha enklare framtida underhåll eller möjlighet att dra ytterligare fibrer senare.

Vad händer om fiberoptisk kabel är nedgrävd för grunt?

Grund kabel är mycket mer utsatt för plöjning, grävning, fordonsbelastning och frosthöjning. De sannolika resultaten är upprepade fel, serviceavbrott och skarvnings-reparationer-som vanligtvis är mer störande och kostsammare än att få rätt djup första gången.

Finns det ett enda minsta nedgrävningsdjup för fiberoptisk kabel?

Nej. Miniminivån beror på miljön och den styrande koden. Vanliga referenspunkter är cirka 0,6–0,8 m för mark med låg-trafik och 1,0–1,2 m med ledningar vid korsningar, men den lokala standarden-och, i USA, 811-lokaliseringsprocessen-har alltid företräde.

Viktiga takeaways

Cirka 0,8 m för normal tomgångsmark, 1,0 m eller mer för jordbruksmark och livliga förorter, 1,0–1,2 m med ledningar för vägar och uppfarter, och långt under frostgränsen i kalla områden-sedan tillbaka djupet med sandsängar, varningstejp och vägmarkörer. Rätt gravdjup handlar inte om att gräva djupare; det handlar om att gräva efter förutsättningarna. För ett specifikt projekt, bekräfta det slutliga djupet mot dina lokala telekom-, väg-, kommunala och allmännyttiga koder.
