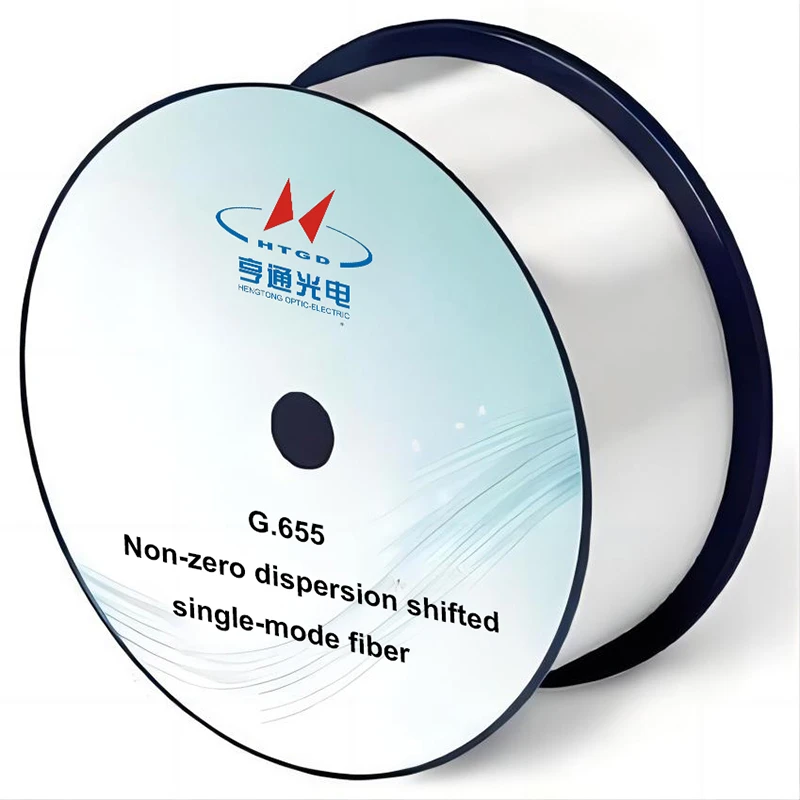

G.655 Dispersionsskiftad enkelmodsfiber som inte är noll

Produktprestanda

Uppfyller överföringskraven för C-band (1530nm-1565nm) och L-band (1565nm-1625nm) och multi-channel dense wavelength division multiplexing (DWDM) system.

Låg dämpning, spridning och lutning med noll spridning uppfyller kraven för höghastighetsöverföring.

Exakt formfältsdiameter (MFD) egenskaper säkerställer låga skarvförluster och god kompatibilitet

Applikationsscenarier

Den valfria optiska fibern för långdistanskommunikationssystem med stor kapacitet, tät våglängdsdelningsmultiplexering (DWDM) över 10 Gbit/s.

Produktspecifikation

Egenskaper	Betingelser	Enheter	Angivna värden
Optiska egenskaper
Försvagning	1550 nm	dB/km	Mindre än eller lika med 0.22
Försvagning	1625 nm	dB/km	Mindre än eller lika med 0.24
Relativa våglängdsdämpningsförändringar	1550nm VS. 1525-1575min	dB/km	Mindre än eller lika med 0.02
Nollspridningsvåglängd(λ0)	-	Nm	Mindre än eller lika med 1520
Nollspridningslutning	-	ps/nm²·km	Mindre än eller lika med 0.084
Dispersion i våglängdsområdet	1530-1565nm	ps/nm·km	2.0-6.0
Dispersion i våglängdsområdet	1565-1625nm	ps/nm·km	4.5-11.2
PMD	-	ps/√km	Mindre än eller lika med 0.2
Kabelavskärningsvåglängd(λ_{kubikcentimeter})	-	Nm	Mindre än eller lika med 1450
Läge Fält Diameter (MFD)	1550 minuter	μm	9.6±0.5
Dämpningsdiskontinuitet	1550 minuter	Db	Mindre än eller lika med 0.05
Geometriska egenskaper
Beklädnadsdiameter		μm	125±0.7
Beklädnad icke-cirkularitet		%	Mindre än eller lika med 1.0
Core-Cladding Concentricity Fel		μm	Mindre än eller lika med 0.6
Beläggningens diameter		μm	242±7
Beläggning-beklädnad koncentricitetsfel		μm	Mindre än eller lika med 12
Curl (radie)		m	Större än eller lika med 4
Miljöegenskaper 1550nm & 1625nm
Temperaturberoende inducerad dämpning	-60 grad till +85 grad	dB/km	Mindre än eller lika med 0.05
Fuktig värmeberoende inducerad dämpning	85 grader och 85 % RF, i 30 dagar	dB/km	Mindre än eller lika med 0.05
Dämpning orsakad av beroende av vatten	23 grader, i 30 dagar	dB/km	Mindre än eller lika med 0.05
Torr värmeinducerad dämpning	85 grader, i 30 dagar	dB/km	Mindre än eller lika med 0.05
Mekaniska egenskaper
Spänningsscreening	-	GPa	0.69
Spänningsscreening	-	kpsi kpsi	100
Beläggning Remsa Kraft	toppkraft	N	1.3-8.9
Beläggning Remsa Kraft	typisk medelkraft	N	1.0-5.0
Brottgräns	Weber sannolikhet 50 %	GPa	Större än eller lika med 4.00
Brottgräns	Weber sannolikhet 15 %	GPa	Större än eller lika med 3,20
Dynamisk trötthetsparameter(n_d)	-	-	Större än eller lika med 20
Makroböj-inducerad dämpning
Ø30mm×100	1550 nm	dB	Mindre än eller lika med 0.05
Ø30mm×100	1625 nm	dB	Mindre än eller lika med 0.05
Ø16mm×1	1550 nm	Db	Mindre än eller lika med 0.5
Ø16mm×1	1625 nm	Db	Mindre än eller lika med 0.5
